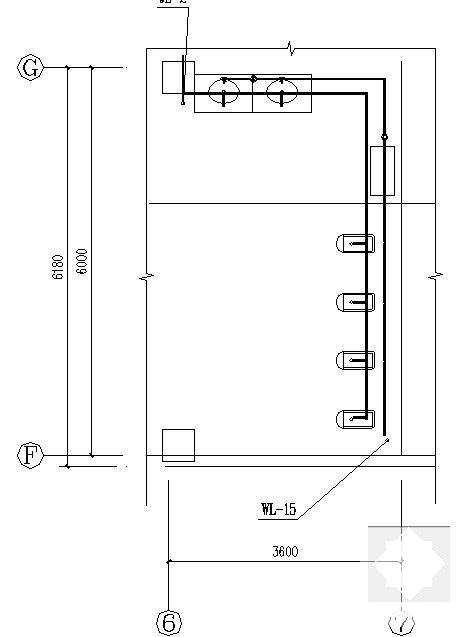

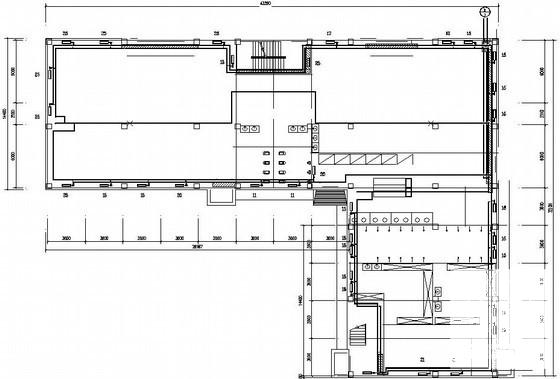

铁路局4层公寓楼给排水采暖设计CAD施工图纸(卫生间大样图)

附件详情

该项目为新疆某铁路局新建乘务公寓，属铁路生产辅助、间休；总建筑面积为3525.92m2，地上4层，建筑高度15.3m。

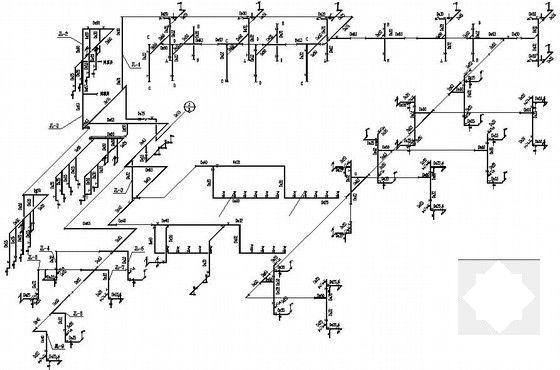

设计内容：建筑给排水、采暖、消防。
采暖系统：1.供暖室外计算温度：tw=-14℃。
2.供暖室内计算温度：走廊、楼梯间、公共卫生间16℃，卫生间（淋浴）为25℃，其它房间均为20℃。
3.建筑采暖总热负荷77.80KW，压力损失25.92KPa。

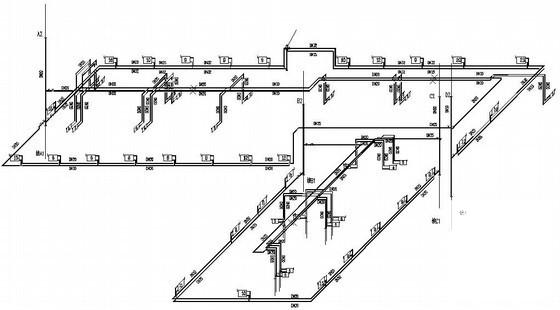

4.采暖系统为水平双管同程式系统。供暖热媒采用95~70℃热水。

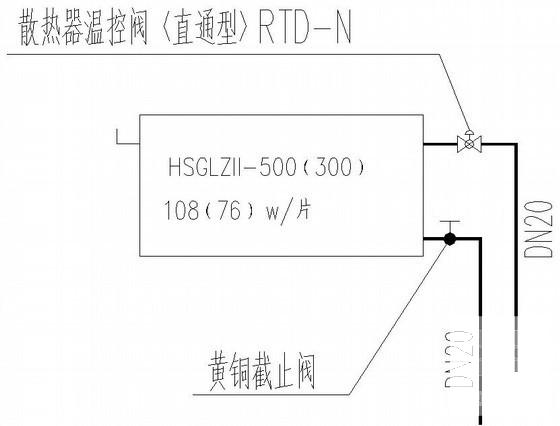

5.、散热器选用钢铝复合散热器，单排散热量（ΔT=64.5℃）为108(76)W/柱
……

，图纸共21张。
