33米跨单层双跨门式刚架厂房结构设计方案CAD图纸

附件详情

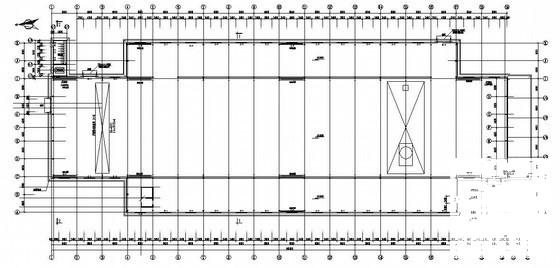

结构型式为单层双跨门式刚架，跨度为 33 m,柱距为 8.5m。内设额定起重量为75吨.5吨A7级桥式吊车各一台。屋面采用单层压型钢板，墙面采用单层压型钢板 . 钢结构设计总说明、柱脚锚栓布置图、基础平面图、基础详图、设备基础详图、墙梁图、墙梁 节点图 、屋面檩条布置图、屋面檩条 节点详图 、山墙墙架布置图、柱间支撑及刚架布置图、柱间支撑剖面图、吊车梁及制动桁架布置图、屋面支撑布置图、刚架详图、山墙抗风柱布置图、钢吊车梁制动桁架详图、变压器室及配电室结构图、电器线路支架详图共24张图纸。
