12637平米3层商场给排水施工图纸
- 建筑类别：商业
- 建筑地上层数：3层
- 建筑地下层数：1层
- 出图日期：2007
- 建筑设计面积：12636.78平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
附件详情
某商场给排水施工图，商场地上三层，地下一层，建筑面积12636.78平米，图纸设计内容包括各层给排水平面图，自动喷淋平面图，地下室及各层设备图及给水排水
消防系统
图等等，共计16张图纸。

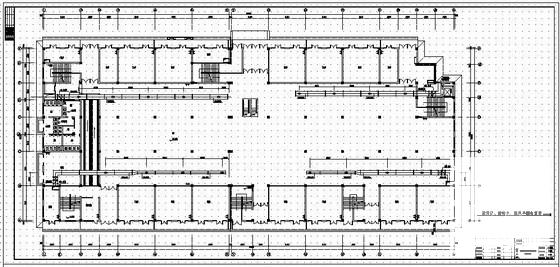

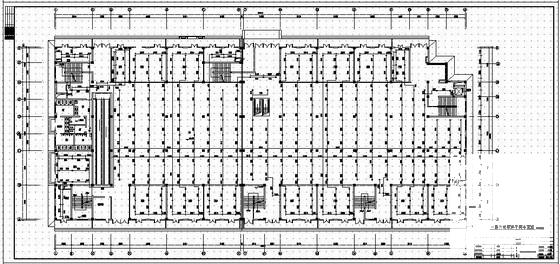

自动喷淋平面图

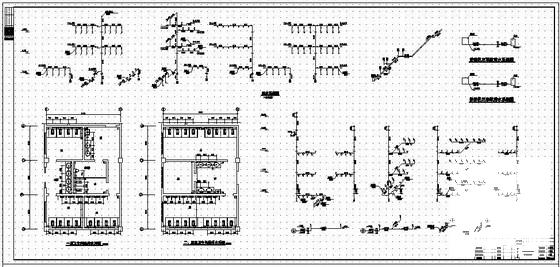

给水排水系统图及卫生间详图

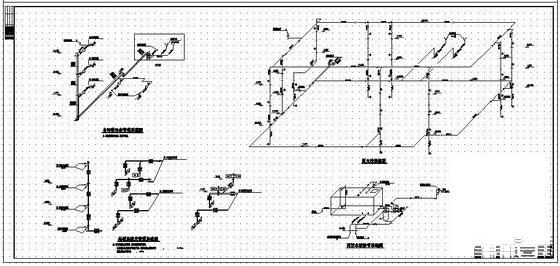

消火栓自动喷淋系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
商场给排水图纸 - 1 -
商场给排水图纸 - 2 -
商场给排水图纸 - 3 -
商场给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
