医院污水处理CAD施工图纸(竖流式沉淀池).dwg

附件详情 (二)、设计范围:    1.门急诊楼、医技楼、病房楼和后勤楼以及远期发展用房等建筑医疗、生活污水一并接入污水处理站,经混凝、沉淀、消毒一级强化处理后,接入市政污水管网。该项目最后一个污水检查井至城市污水检查井之间的管道由市政有关部门负责设计施工。    2.混凝剂、消毒剂管道系统由专业公司设计;屋面雨水为外排水,由建筑专业设计。      (三)、设计水量:最高日排水量为 480m3,处理设备按三班制运行 ,设计水量为 20m3/h。污水经处理后排放平均浓度:化学需氧量(COD)=250mg/L;生化需氧量(BOD)=100mg/L;悬浮物(SS)=60mg/L;粪大肠菌群数 5000MPN/L。   (四)、处理构筑物:    1.格栅:原水进入调节池前,设自动机械清污细格栅一道,安装角度为 70°,格栅前设制水阀门。    2.调节池:调节池按不小于 6小时排水量计算,有效容积为 145m3,以调节水量和均衡水质,保证处理系统水质水量稳定。    3.混凝池:污水由潜污泵提升进入混凝池,混凝剂选用三氯化铁,拟采用水射器投加,用量暂定 60mg/L,反应混凝时间为 30min。    4.沉淀池:设计两座竖流式沉淀池,中心管逆向配水,沉淀时间为 1.2小时,由潜污泵机械排泥,排泥周期为 2天,排泥前打开电动阀门,排空上清液后关闭阀门。    5.消毒:消毒池设计为廊道式,消毒剂拟选用二氧化氯,采用水射器投加,有效氯投加量为 50mg/L,有效接触时间 1.2小时。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

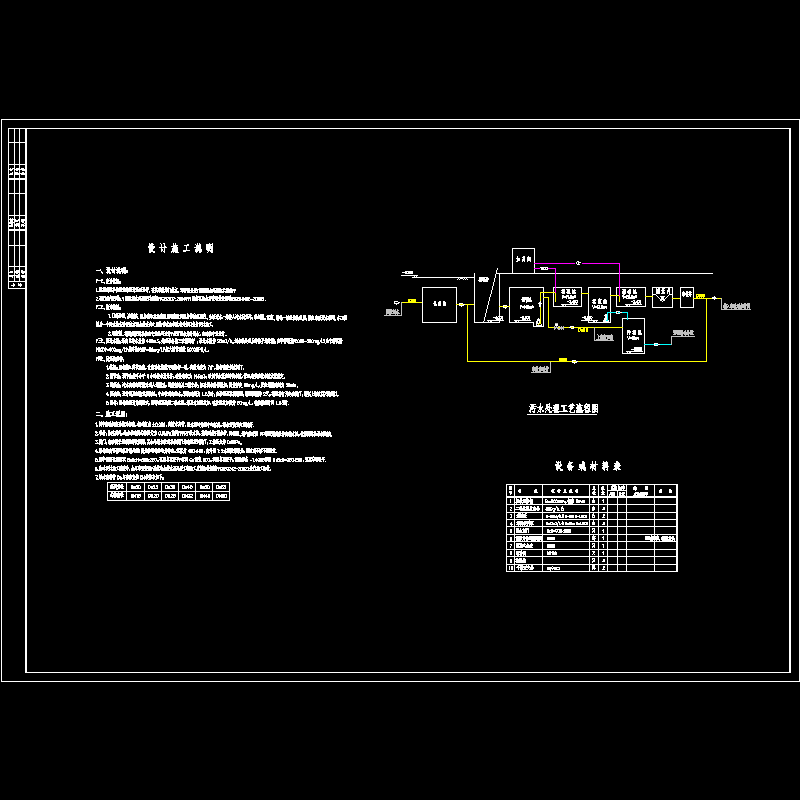

  • 01-设计施工说明 工艺流程图 设备或材料表  .dwg
    01-设计施工说明 工艺流程图 设备或材料表 .dwg

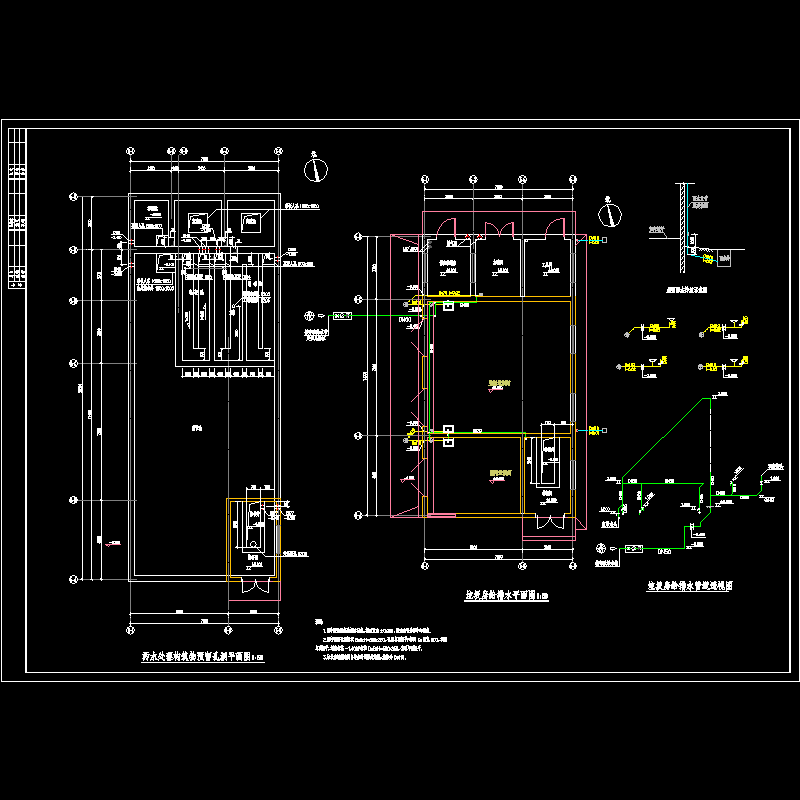

  • 02-污水处理构筑物预留孔洞平面图、垃圾房给排水平面及管道透视图.dwg
    02-污水处理构筑物预留孔洞平面图、垃圾房给排水平面及管道透视图.dwg

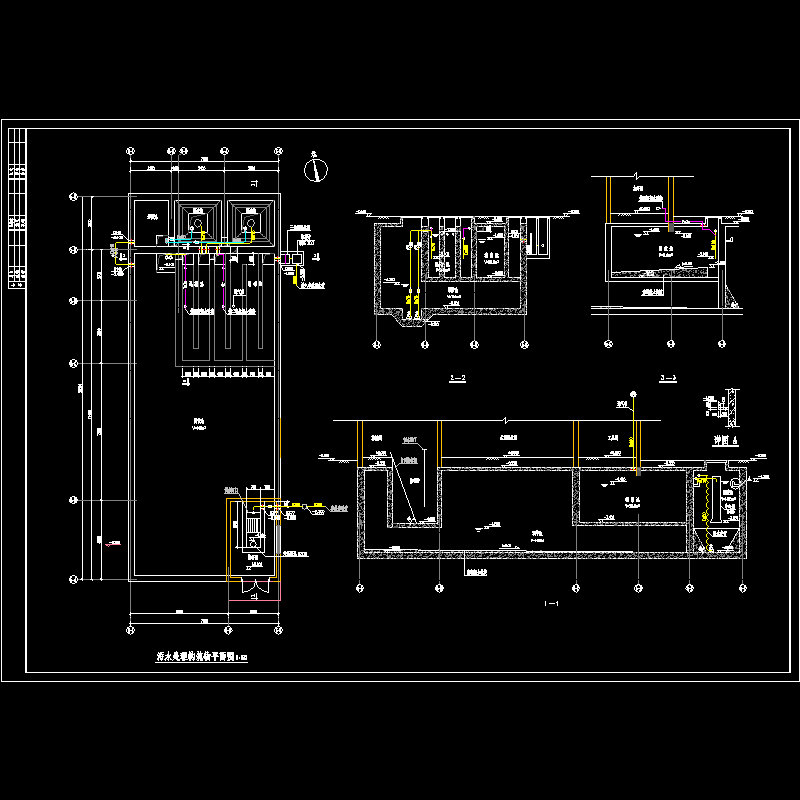

  • 03-污水处理构筑物平剖面图.dwg
    03-污水处理构筑物平剖面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
