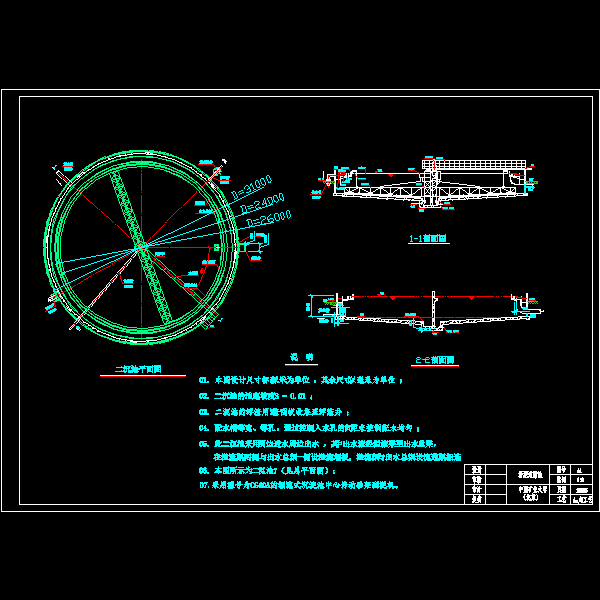

辐流式二沉池CAD大样图纸

附件详情

01. 本图设计尺寸标高以米为单位 ，其余尺寸以毫米为单位 ;
02. 二沉池的池底坡度 S = 0.01 ;
03. 二沉池的浮渣用浮渣刮板收集至浮渣井 ;
04. 配水槽等宽、等孔 ，通过控制入水孔的间距来控制配水均匀 ;
05. 此二沉池采用周边进水周边出水 ，其中出水流经溢流渠至出水总渠，在溢流渠两侧与出水总渠一侧设溢流堰板，溢流渠与出水总渠设流通渠相连
06. 本图所示为二沉池7（见总平面图）;
07.采用型号为CG40A的辐流式沉淀池中心传动垂架刮泥机。
