大型污水处理池二沉池结构CAD施工图纸（附工艺图纸）

附件详情

该项目为污水厂主工艺该项目为污水厂主工艺大型圆形污水处理池（二沉池），普通钢筋混凝土结构，半地下式，圆形。

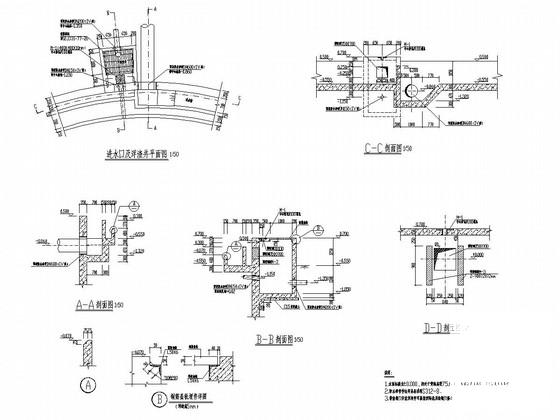

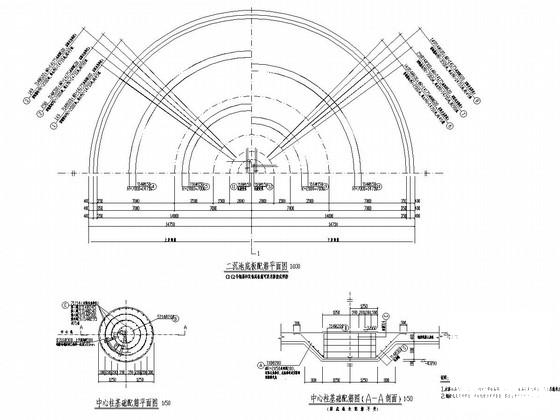

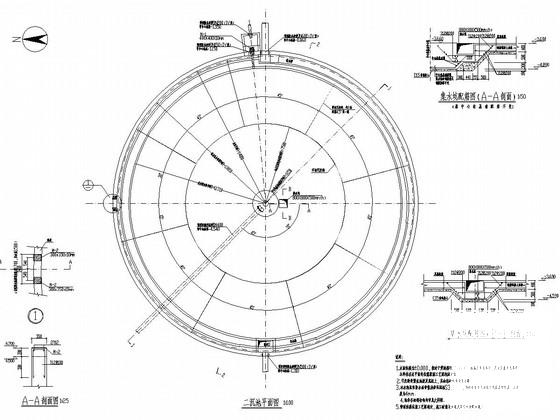

结构图包括：结构设计总说明，二沉池平面、剖面图，进水配水孔预留孔图，出水槽展开图，进出水槽标准断面图，进水口及浮渣井节点，出水口节点，中心柱基础平面，出水口配筋大样图等15张图。

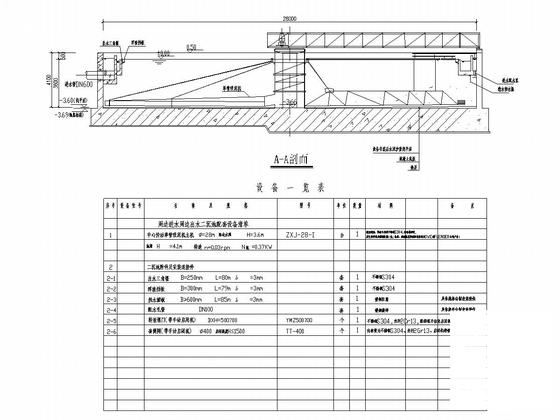

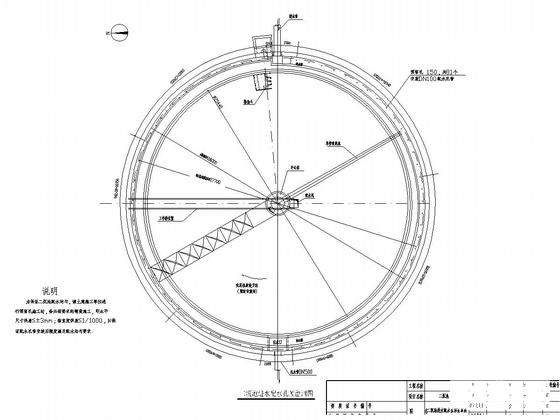

工艺图包括：二沉池剖面图，进.出水槽展开图，二沉池进水配水孔预留洞图，中心柱基础平面.剖面图，出水管节点大样等6张图。
