图书馆展览馆电气CAD施工图纸（大院设计）

• 建筑类别：文化

• 建筑高度类型：高层建筑

• 建筑设计结构形式：钢筋混凝土结构

• 建筑设计面积：28291.56平方米

• 建筑地上层数：10层

• 建筑地下层数：2层

• 图纸设计深度：施工图

• 参考图纸：67张

• 设计年代：近代

• 地下室用途：设备用房,其它

• 负荷等级：一级

• 项目所在地：江苏

一、项目概要

本项目为图书馆项目。地下共两层：地下二层为库房及设备机房，详见地下室图纸；地下一层及夹层为图书展览区、报告厅和设备用房；地上共十层：一层为大堂、监控室等，二~八层为图书馆阅览区，九、十层为办公及书库等，屋顶局部设有太阳能光伏发电集热板。该项目总建筑面积共28291.56m，建筑高度：50.4m，层高：地下二层为5.4m，地下一层为4.2m，地下一层夹层为3.9米，一层大堂部分为10.2m，其余为5.4m，二~十层为4.8m。该项目为一类高层建筑，绿建二星建筑。 图纸类型：DWG。

二、设计范围

220/380V配电系统；建筑物防雷、接地系统；能耗监测管理系统； 火灾自动报警系统 ；电气火灾监控系统；消防电源监控系统；防火门监控系统。照明设计：应急疏散照明和备用照明、设备用房、楼梯间照明设计到位。

三、负荷等级

一级消防负荷：消防风机、消防稳压泵、消防电梯、防火卷帘、应急照明；

一级非消防负荷：客梯、计算机机房、监控机房、疏散走道照明用电；

其它用电为二级负荷。

四、图纸展示

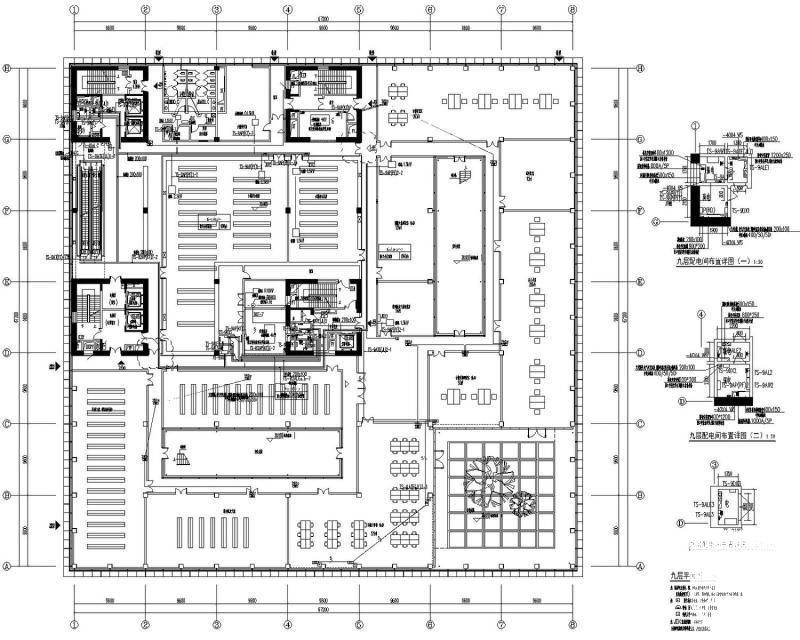

配电平面图

消防平面图

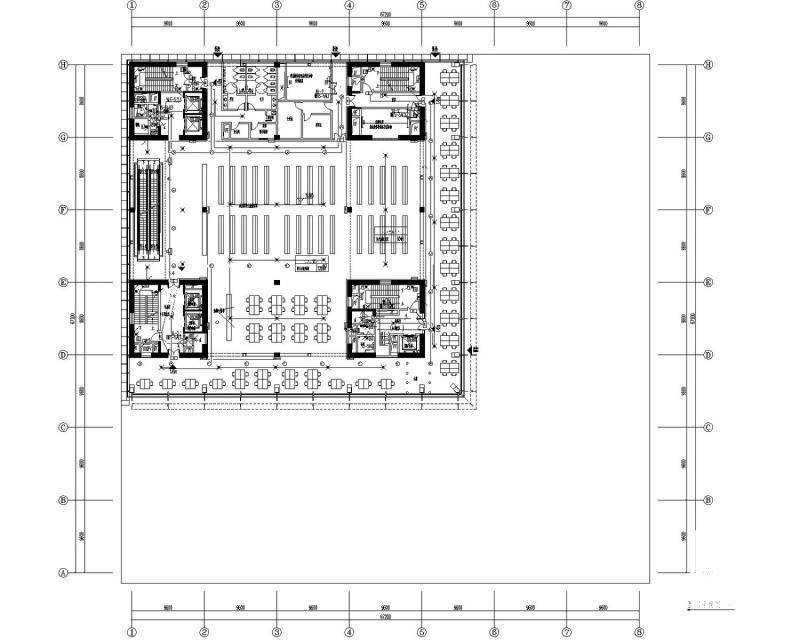

应急 照明平面图

能耗监测管理系统图

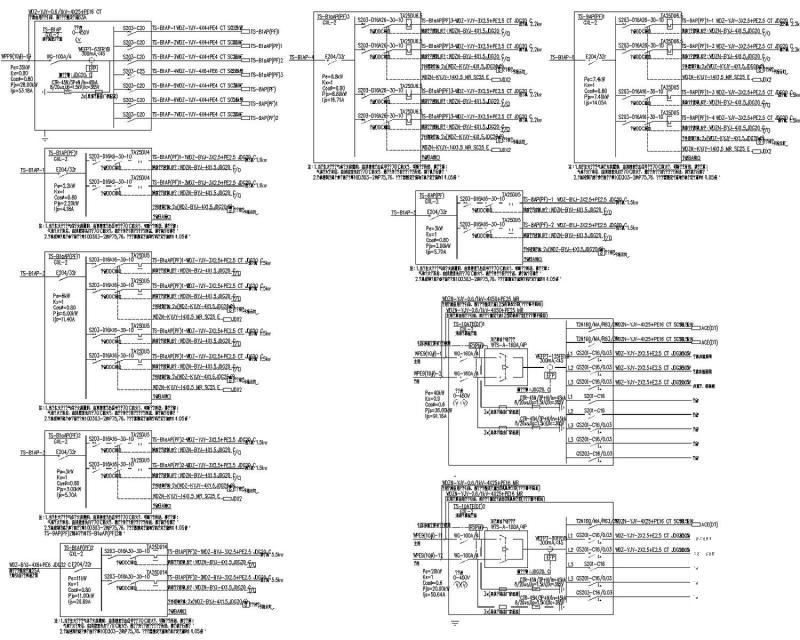

配电箱系统 图

配电干线系统图
