30层住宅楼电气施工图纸（大院出图纸）

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：12529.221平方米
  • 建筑地上层数：30层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 负荷等级：一级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,综合布线系统,有线电视和卫星接收系统,其它

该附件为三十层住宅楼 电气施工图 （大院出图）


概况：
本项目位于广东省东莞市。属于一类高层居住建筑，总建筑面积为12529.221平方米，总建筑高度92.300米。总共30层，一层为架空层，二至三十层均为住宅。住宅总户数为116户。结构类型为钢筋混凝土剪力墙结构。

设计范围：
1、建筑物内部的电力及照明配电系统；2、建筑物防雷、接地系统及安全措施
3、火灾自动报警及消防联动系统；4、有线电视系统；
5、综合布线系统(电话、计算机)；6、可视对讲(带门禁)系统；7、闭路电视监视系统。

部分图纸摘录：


电气平面图

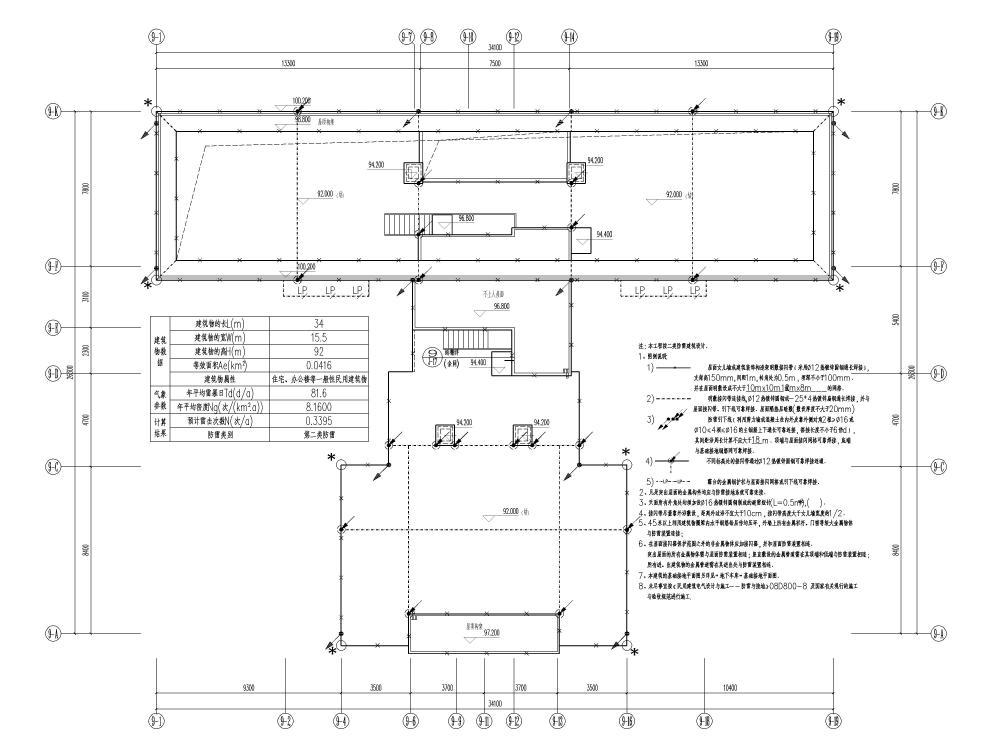

防雷平面图



弱电平面图

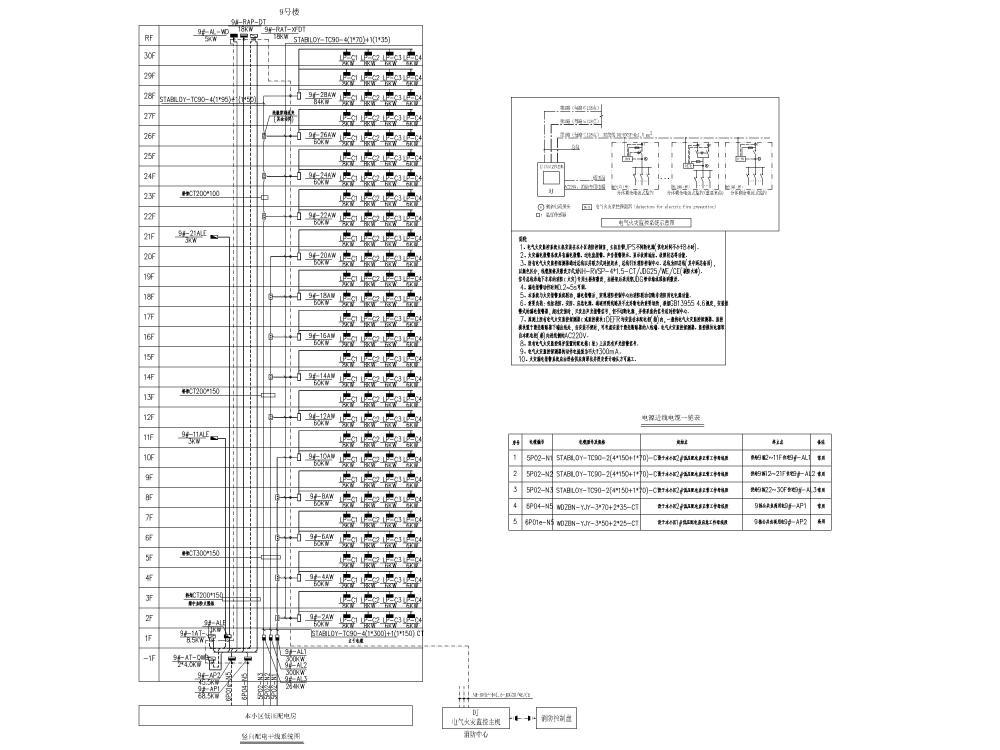

竖向配电干线系统图

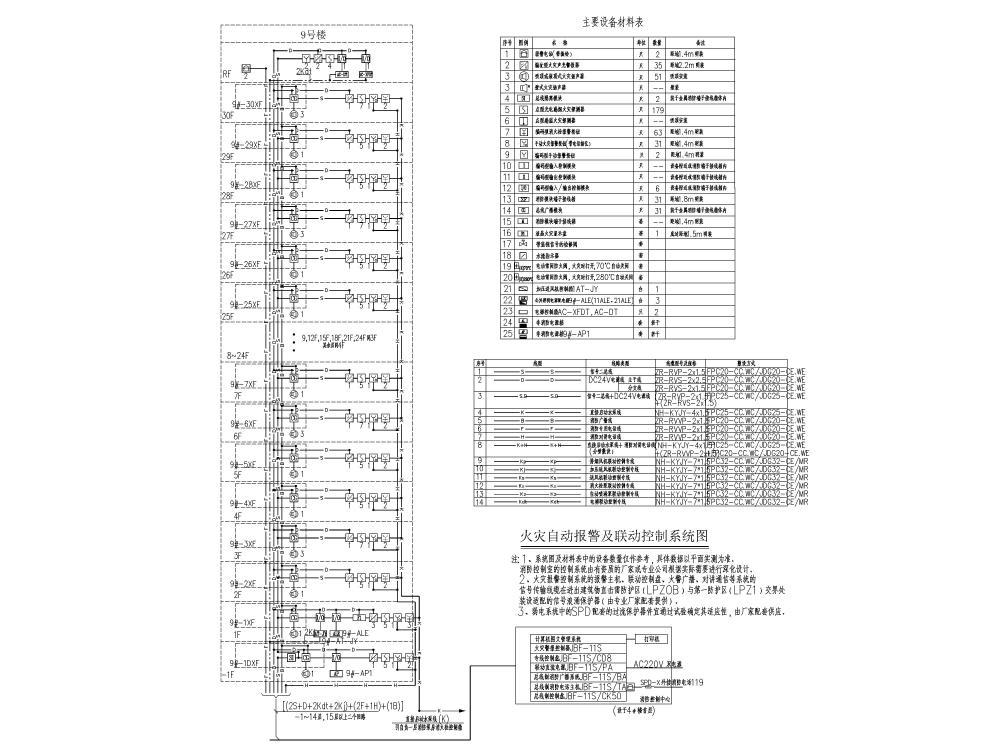

火灾自动报警及联动系统图



访客可视对讲联网系统图



有线电视系统图，通信系统图

电气竖井设备布置平面图




文件内容预览



以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
以上是部分截图，请下载附件后查看完整高清内容
