大型3层幼儿园强弱电系统电气CAD施工图纸(火灾自动报警)
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：8426平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第二类
- 火灾保护分级：二级
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷
- 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统
附件详情
- 1、电气设计说明
- 2、配电箱系统图
- 3、弱电系统图
- 4、火灾自动报警系统图
- 5、电铃系统图
- 6、照明动力平面图
- 7、 弱电平面图
- 8、火灾自动报警平面图
- 10、 防雷平面图
附件详情
该附件是大型幼儿园强弱电系统全套电气施工图纸，工程总建筑面积8426平方米，为20班大型幼儿园，地上三层，局部两层，总建筑高度12.35米。
电气设计包含低压配电系统设计、照明灯具布置、插座动力系统设计、火灾自动报警系统设计、防雷接地系统设计、综合布线系统设计、有线电视系统设计、电铃系统设计等。

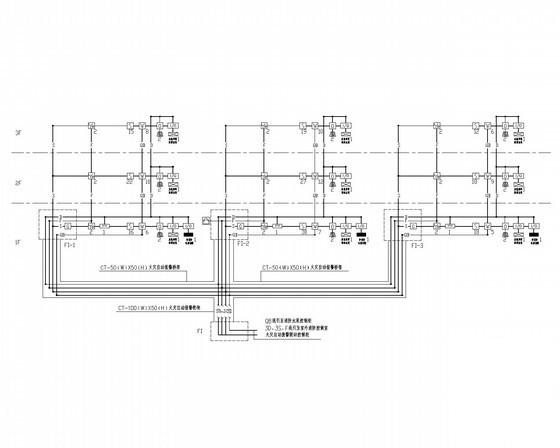

火灾自动报警系统图

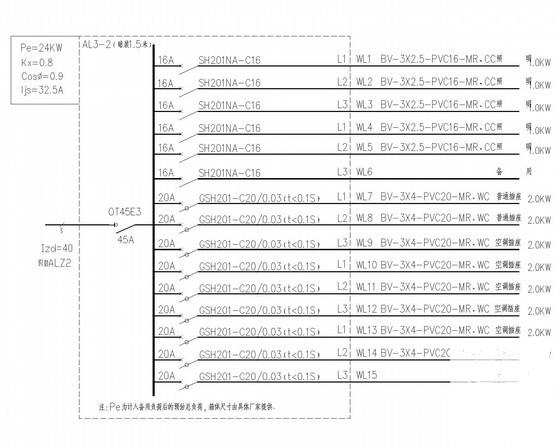

配电箱系统图

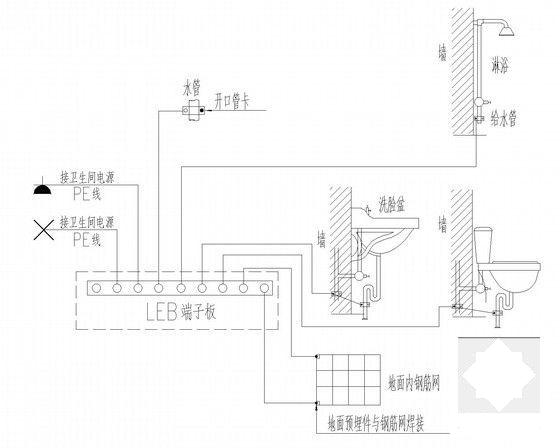

卫生间、淋浴室局部等电位联结大样图

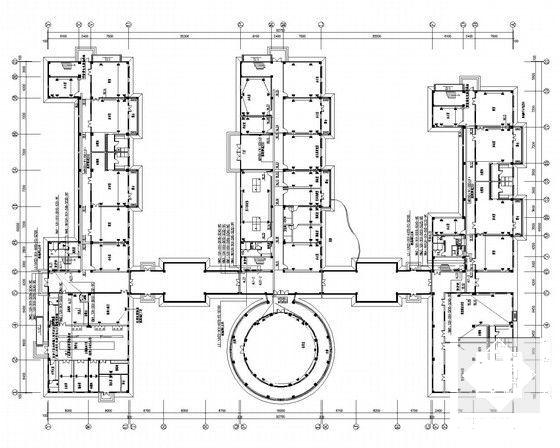

一层插座平面图

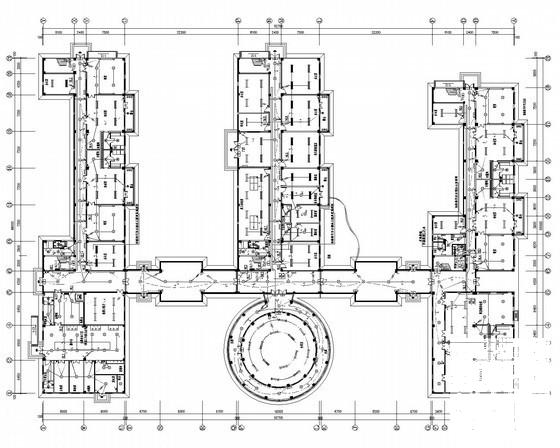

三层火灾自动报警平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：4.67 MB
- 收藏次数：0
-
文件名称：
附件-995856099899990786870.rar
