26层高级商住楼电气CAD施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:其它
  • 负荷等级:一级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,低压配电,电气照明,建筑物防雷
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、低压变配电系统图
  • 三、 竖向配电干线 系统图
  • 四、配电箱系统图
  • 五、弱电系统图
  • 六、消防报警设计说明
  • 七、消防自动报警系统图
  • 八、照明电气平面图
  • 九、消防自动报警平面图
  • 十、防雷接地平面图

附件详情

本稿件是某二十六层高级商住楼全套电气施工图纸,工程地下一层,其中一~三层为商铺,其它均为住宅;结构标高82.30m。建筑设计结构形式为钢筋混凝土剪力墙结构。电气设计包含低压变配电系统、配电箱系统设计、照明灯具布置、插座动力系统设计、有线电视系统、综合布线系统、楼宇可视对讲系统、电话网络系统设计、火灾自动报警系统设计、防雷接地系统设计等,弱电部分不包含平面设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

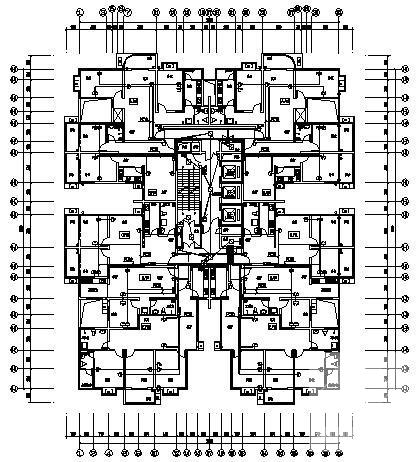

  • 26层高级商住楼电气CAD施工图纸 - 1
    第 1 张图

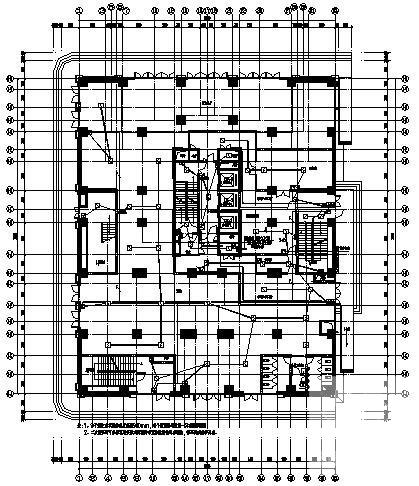

  • 26层高级商住楼电气CAD施工图纸 - 2
    第 2 张图

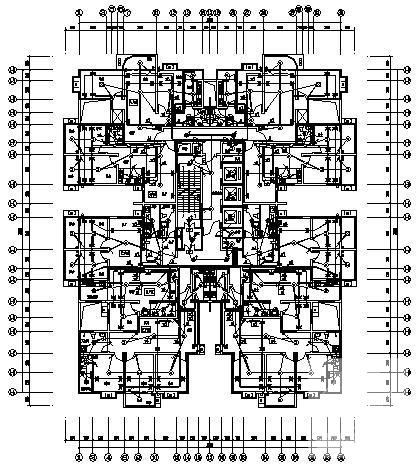

  • 26层高级商住楼电气CAD施工图纸 - 3
    第 3 张图

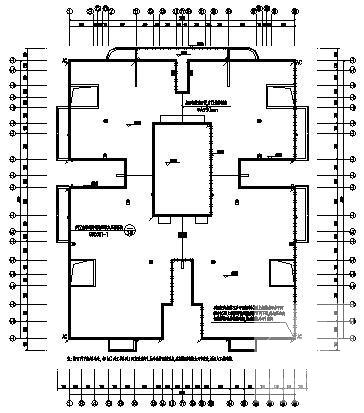

  • 26层高级商住楼电气CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
