6层防洪指挥中心电气施工图纸（二级负荷）

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：18259平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：39张
设计年代：近代
地下室用途：车库,设备用房,其它
节点大样：弱电设备,其它
负荷等级：二级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：江苏
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计：火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、综合布线系统图
3、配电干线系统图
4、有线电视系统图
5、监控系统图
6、漏电报警系统图
7、能耗监测系统图
8、火灾报警系统图
9、动力配电平面图
10、强电干线平面图
11、照明平面图
12、应急照明平面图
13、弱电干线平面图
14、消防联动平面图
15、消防报警平面图
16、基础接地平面图
17、屋顶防雷平面图

附件详情

该附件是防洪指挥中心全套电气施工图纸，总共39张。
该项目为城市防洪工程监控中心，地下一层，地上四层局部五层，为多层综合楼,建筑高度23.95米，总建筑面积为18259平方米，采用混凝土框架结构，现浇混凝土楼板,耐火等级为二级。功能布局：地下室为II类机动车车库、非机动车库及设备用房,共5个防火分区;地上部分模拟分析室、图文处理室、会议室、监控中心、餐厅等。
设计范围1、AC220/380V配电系统、防雷接地系统、综合布线系统、有线电视系统、监控系统、漏电报警系统、能耗监测系统、火灾报警系统。

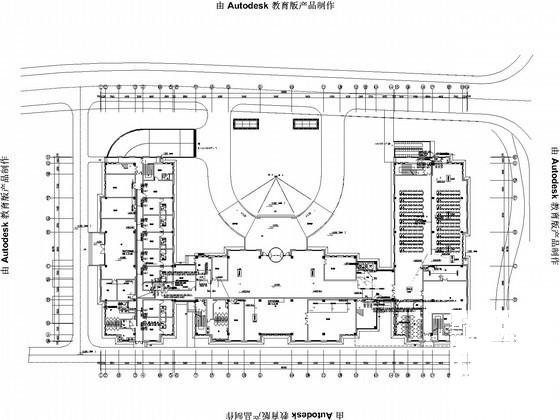

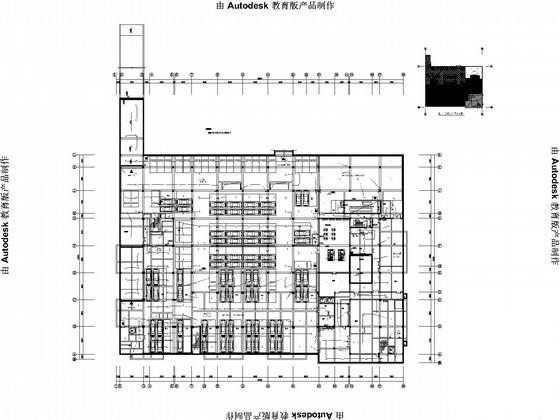

一层强电干线、动力配电平面图

弱电系统图

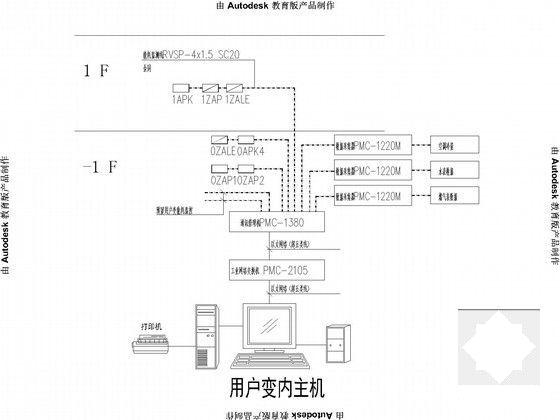

能耗监测系统图

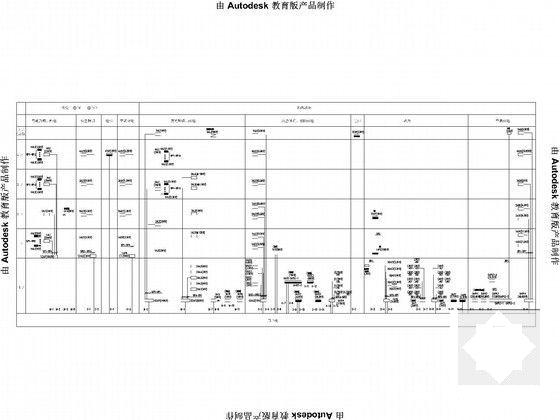

配电干线图

漏电报警系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
