单层钢结构活动板房标准设计图纸

附件详情

某活动板房标准设计图纸
该资料为：某活动板房标准设计图纸
该项目为单层钢结构建筑，维护结构均为75mm夹心板。
本建筑抗震设防烈度7度,特征周期为Tg=0.9s。
基本风压：0.55KN/平方米
基本雪压：0.20KN/平方米
该资料包含：

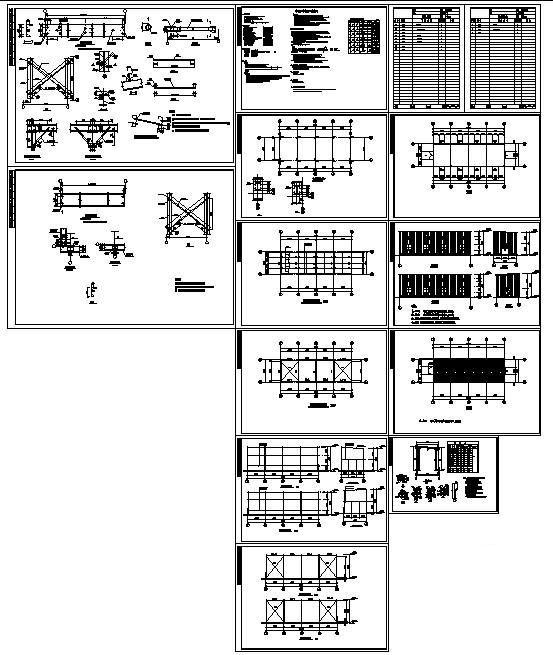

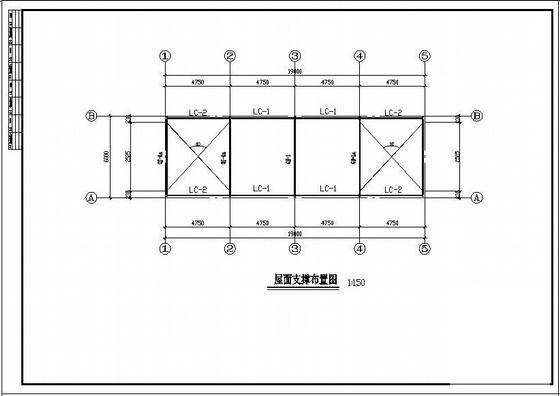

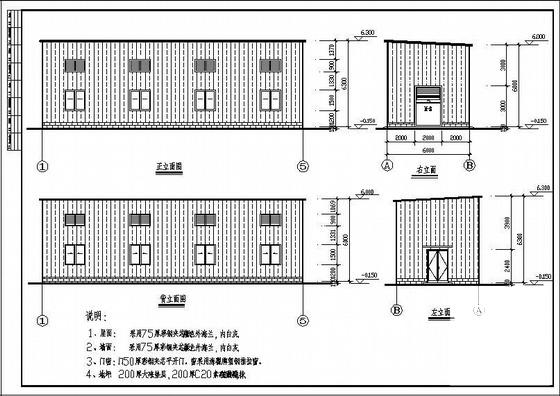

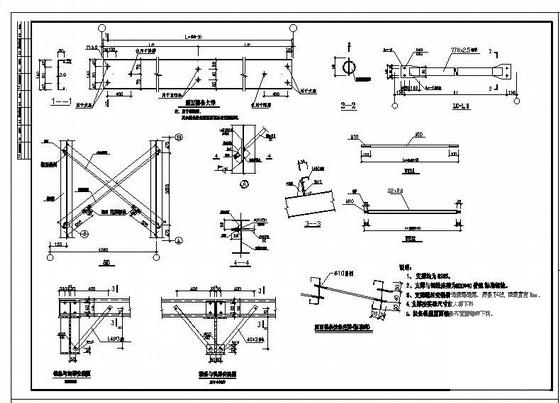

建筑平面详图、建筑立面详图、屋面详图、结构设计与施工总说明、化学螺栓位置图、钢架详图、屋面檩条图、屋面支撑布置图、墙面檩条布置图、墙面支撑布置图、屋面构件详图、墙面构件图共12张图纸。
