大学5层大楼电气CAD施工图纸

一、项目概况

本项目为同济大学嘉定校区材料科学与工程学院大楼,地下一层,地上五层,建筑面积为18098平方米,建筑高度为23.65米.

二、设计范围及内容

1,通信及综合布线系统4,门禁控制系统

2,闭路电视监控系统5,火灾自动报警及公共广播系统

3,有线电视系统

三、通信及综合布线系统

1,本项目地下一层设置弱电进线间,主要承接语音光缆和数据光缆。语音主配线架设于弱电进线间,数据光缆由弱电井引上至设于三层的网络机房。

2,本项目自弱电间引出的语音和数据线缆采用二级星型拓扑结构的综合布线系统,相关楼层内设19'标准机架的楼层配线架.

网络机房内的数据主配线架引至楼层配线架的数据支干线采用多模光纤,语音主配线架引至楼层配线架的

四、有线电视系统

1,本项目由校区有线电视机房引来一路有线电视电缆.并在弱电进线间设置有线电视前端箱.

2,视频电缆进建筑物的横向埋地管采用无缝钢管(RC)敷设,垂直管线在金属线槽中敷设.由层电视分支分配盒至各电视插座均采用穿焊接钢管(SC)暗敷.

3,由有线电视前端箱引出的整个电视系统采用邻频双向传输(5~862MHz),要求系统输出口的电平值为64%%P4dBuV,图像质量不低于四级.

五、闭路电视监控系统

1,本项目在一层设消防安保机房,内设一套闭路电视系统用于安保监控.

2,采用CCD摄像机,整个设备以彩色系统构成.根据业主要求设置于主要出入口,电梯前室及走廊等处设置

3,本项目闭路电视系统的垂直布线采用金属线槽在弱电管井内沿墙明敷,水平布线采用槽式金属线槽在走廊吊顶内明敷,进入房间内采用穿金属管沿顶,墙暗敷至各摄像机.

六、门禁控制系统

1,本项目在一些重要的实验室设有门禁控制系统.

2,采用读卡式门禁系统.进门,当读卡器感应到持卡人的卡片,控制部分判断卡片的权限,判断为合法卡时自动开门,非法卡或无权卡时禁止访问,并产生相应的记录以备查询.

3,管理主机设于一层安保机房.

七、火灾自动报警及公共广播系统

1,本项目 火灾自动报警系统 的保护对象为二级.消防控制中心设在一层;

2.火灾报警控制系统均采用总线方式.消防控制中心设集中控制器为JB-3101.

3.各层设置消防接线端子箱,本项目火灾报警主要功能包括:

a,可接受烟感,消火栓按钮,手动报警器,水流指示器,防火阀等设备的动作信号,确认火灾发生,并联动各消防设备动作.

b,确认火灾后,消防中心可控制电梯迫降一层.

c,压力开关动作后,可起动喷淋泵或在消控中心通过多线控制.

d,消火栓报警按钮动作后,可起动消防泵或在消控中心通过多线控制.

e,确认火灾后,消防中心可控制关断相关层非消防电源.

f,确认火灾后,发出声音信号提示人员撤离,然后再启动相关灭火装置.

4.火灾自动报警与联动控制信号(详系统图).接线端子箱引出的垂直和水平的报警线和联动控制线均采用阻燃型线缆穿钢管在弱电管井内明敷,在各楼层处沿天棚,墙和埋地暗敷,要求在这类不燃烧体的结构层内敷设时,保护层厚度不低于30mm.

5.防火卷帘门控制:本项目中防火卷帘均用作防火分隔,火灾探测器动作后,卷帘一步降到底.防火卷帘可由消防控制中心手动或自动控制或就地控制。

6.火灾确认后.相应层及上下共三层的公共广播通过火灾事故广播切换器强切至消防广播状况.

7.煤气泄漏报警动作时,对应风机及风阀打开.

八、设备安装方式

1,设备安装要求见图例,具体安装由系统承包商负责指导.

2,弱电间内各系统的层箱均为明装.

九、接地

1,所有弱电系统的接地采用联合接地,其接地电阻不大于1欧姆,具体位置见相关强电施工图.

2,在弱电管井内利用40X4的镀锌扁钢沿墙明敷,作为信息接地预留线,并与地下一层总等电位联结端子板MEB可靠联结.本项目中各层所有不带电的弱电金属线槽,金属管和箱(盒)均应采取等电位联结.

十、其它

1,在施工中如遇管线过长,需按规范加中间过路盒.

2,线槽过伸缩缝处作法详见<<线槽配线安装>>96SD181-P35

3,图中未注明处均按国家相关规定及施工验收规程进行施工.

4,设备安装方式及高度见图例.

5,弱电竖井及吊顶内的线槽除图中已注明尺寸外,可视现场情况制作.凡与其它工种管线有相交处,可改道敷设.

6,施工完毕,弱电竖井,弱电预留洞等层层应采用防火材料进行封堵,以满足消防要求.

7,所有弱电管路,线槽及弱电终端设备施工安装均应按相应弱电规范要求与强电和其它管路保持足够的间距.

8,所有弱电设备需考虑电涌保护,具体由弱电承包商深化设计.

十一、图纸展示

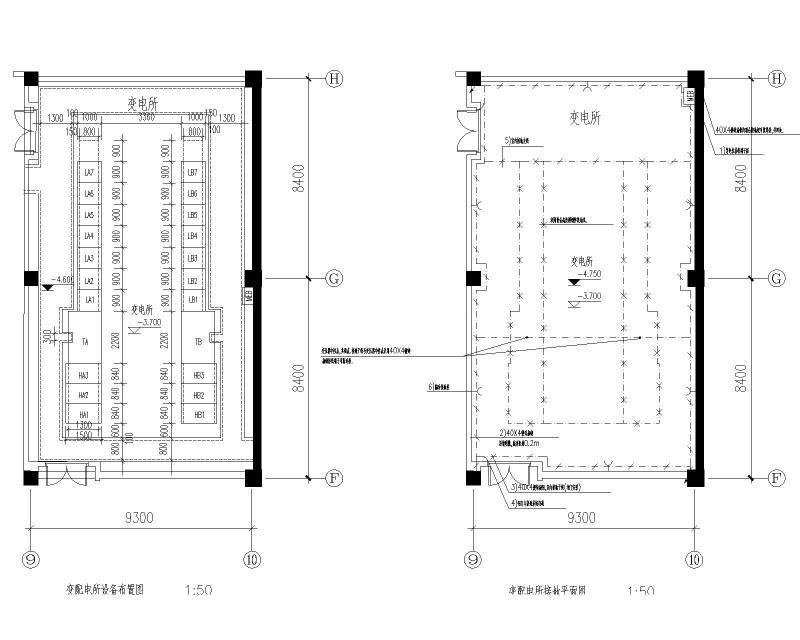

变电所平面布置图

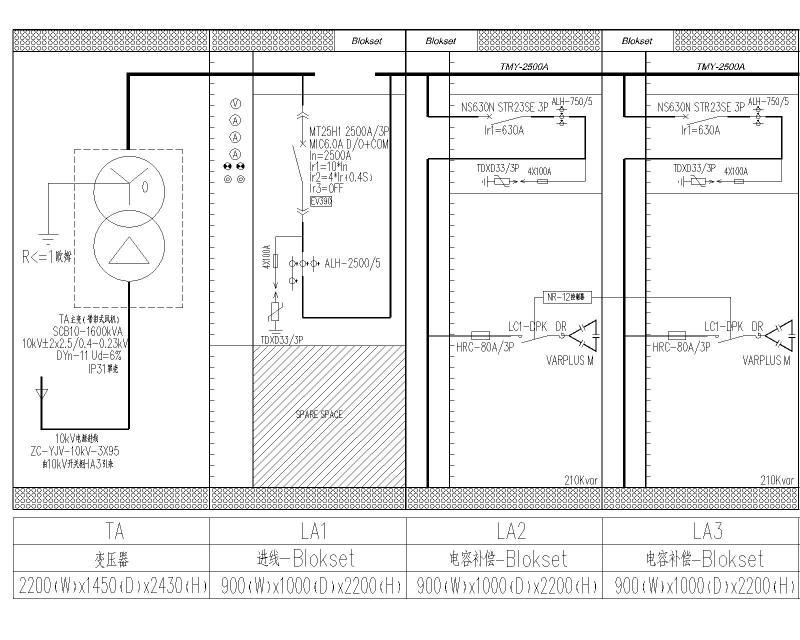

低压配电系统图

动力平面图

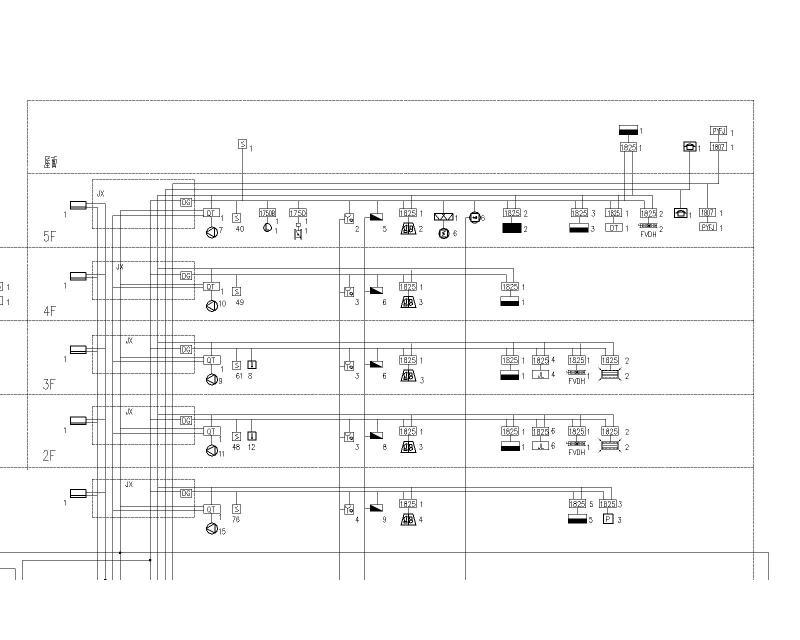

火灾自动报警及公共广播系统

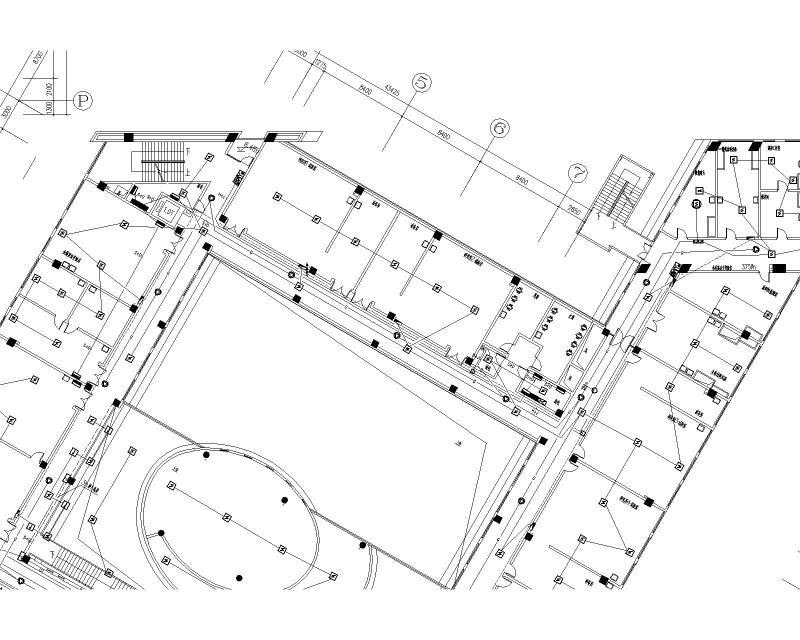

火灾自动报警平面图

空调平面图

弱电平面图

通讯及综合布线系统图

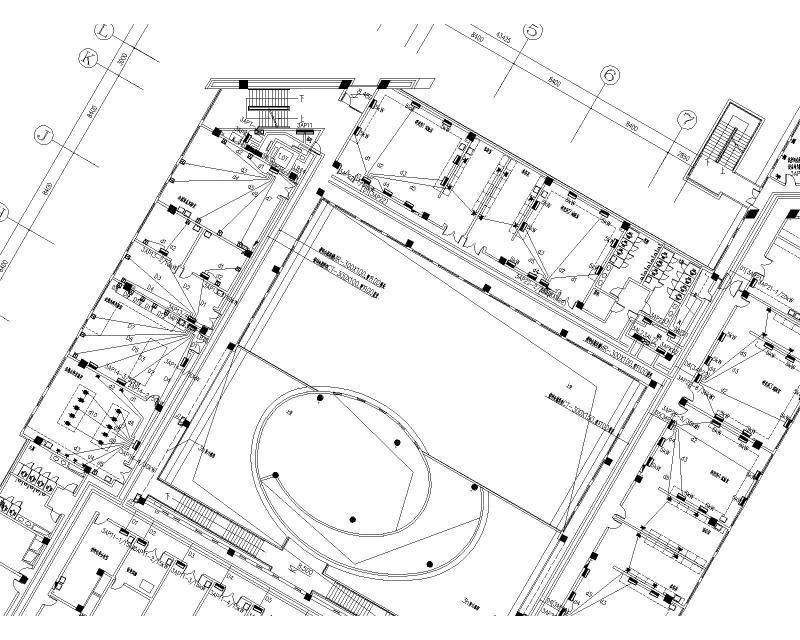

照明平面图

照明系统图




以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 大学5层大楼电气CAD施工图纸 - 1
    第 1 张图
  • 大学5层大楼电气CAD施工图纸 - 2
    第 2 张图
  • 大学5层大楼电气CAD施工图纸 - 3
    第 3 张图
  • 大学5层大楼电气CAD施工图纸 - 4
    第 4 张图
  • 大学5层大楼电气CAD施工图纸 - 5
    第 5 张图
  • 大学5层大楼电气CAD施工图纸 - 6
    第 6 张图
  • 大学5层大楼电气CAD施工图纸 - 7
    第 7 张图
  • 大学5层大楼电气CAD施工图纸 - 8
    第 8 张图
  • 大学5层大楼电气CAD施工图纸 - 9
    第 9 张图
  • 大学5层大楼电气CAD施工图纸 - 10
    第 10 张图
以上是部分截图,请下载附件后查看完整高清内容
