大楼电气消防CAD施工图纸(dwg)

附件详情

深圳某大楼的全套消防报警施工图纸,该大楼地上十五层,地下两层,主要是消防报警系统的设计

2

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

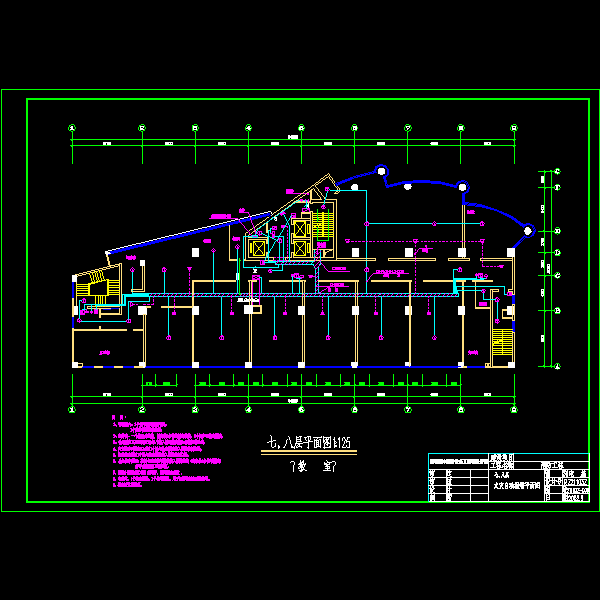

  • 七、八层火灾自动报警平面图 xf07.dwg
    七、八层火灾自动报警平面图 xf07.dwg

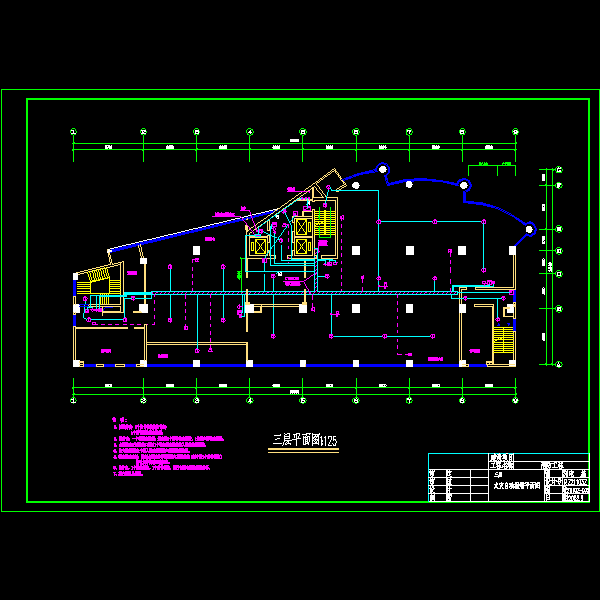

  • 三层火灾自动报警平面图 xf04.dwg
    三层火灾自动报警平面图 xf04.dwg

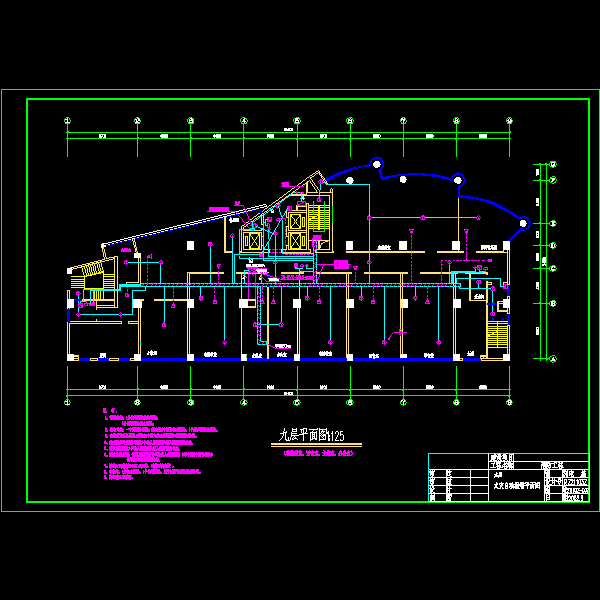

  • 九层火灾自动报警平面图 xf08.dwg
    九层火灾自动报警平面图 xf08.dwg
  • 二层火灾自动报警平面图 xf03.dwg
    二层火灾自动报警平面图 xf03.dwg

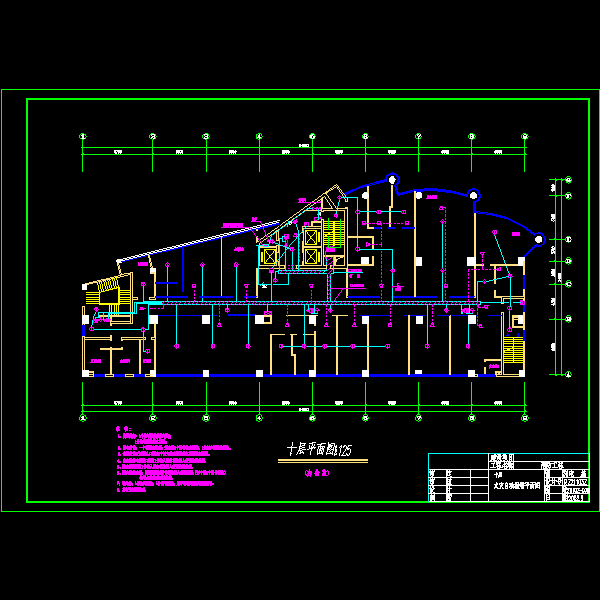

  • 十层火灾自动报警平面图 xf09.dwg
    十层火灾自动报警平面图 xf09.dwg
  • 地下一层火灾自动报警平面图 xf16.dwg
    地下一层火灾自动报警平面图 xf16.dwg
以上是部分截图,请下载附件后查看完整高清内容
