6层住宅楼加跃层建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,高位水箱供水,无负压供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,泵房,厨房,卫生间
  • 热水供应方式:集中热水供应

附件详情

  • 给水排水施工图设计说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三~五层给排水平面图
  • 六层给排水平面图
  • 阁楼层给排水平面图
  • 屋顶给排水平面图
  • H户型厨、卫给排水大样图
  • J户型厨、卫给排水大样图
  • 阳台给排水大样图

附件详情

该项目位于安徽,二期12#、13#楼,为6层综合楼。该项目设计范围:单体楼室内生活给水系统、太阳能热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统。室外给排水及消防给水由总体设计。
,共14张图。

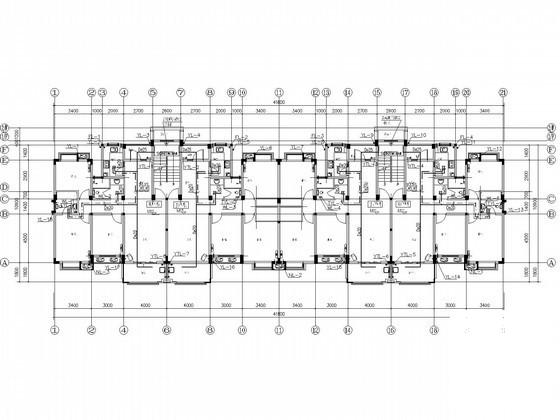

二层给排水平面图

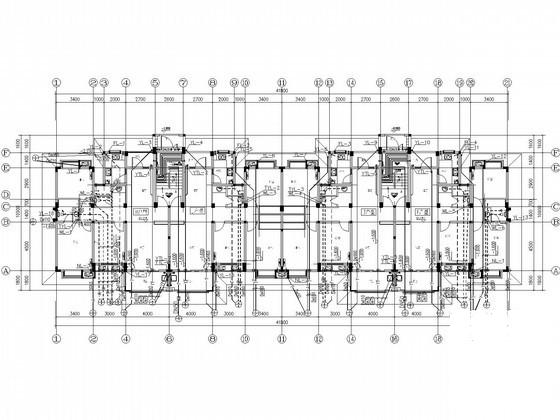

阁楼层给排水平面图

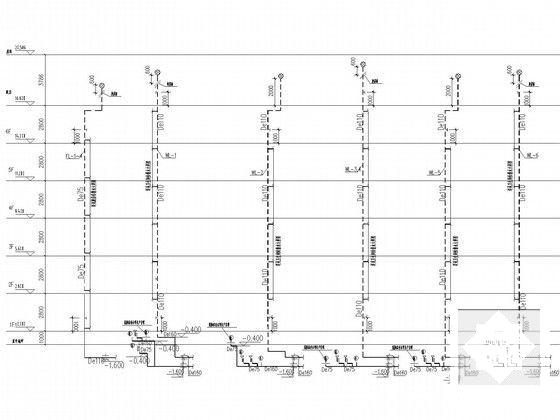

排水系统原理展开图

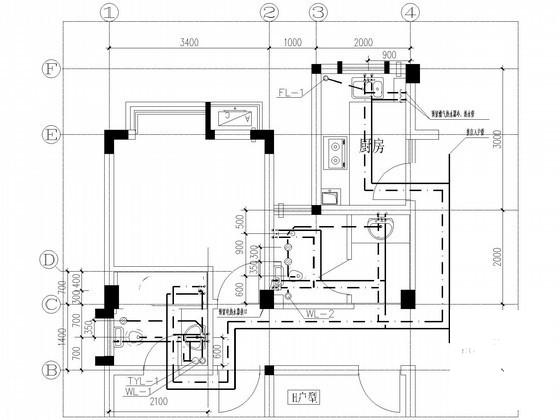

H户型标准层厨、卫给排水大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 6层住宅楼加跃层建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 6层住宅楼加跃层建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 6层住宅楼加跃层建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 6层住宅楼加跃层建筑给排水CAD施工图纸 - 4
    第 4 张图
  • 6层住宅楼加跃层建筑给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
