3层超市及配电所民用建筑电气系统施工CAD图纸

超市及配电所全套电气图纸

一、概述

该项目为三层民用建筑,局部四层,建筑分类为低层二类建筑。

二、设计范围

该项目设计内容包括建筑物内照明、电力、防雷、保护接地、火灾报警联动系统及消防广播系统。其余,电话系统、网络系统该资料只做该资料只做预埋进户管设计,具体设计二次装修时,业主自理。

三、 供配电系统 及线路敷设

1.该项目由一路10KV电源和一路380/220V电源供电,两路电源同时供电,分列运行,且两路电源完全独立。根据规范,消防泵、喷淋泵、防排烟系统、楼梯公用走道照明、消防应急照明等按一级负荷供电,超市营业厅照明、电梯按二级负荷供电,其余按三级负荷供电。

2.变配电室设于一层,内设一台变压器,用于照明、动力、消防设备用电负荷的供电。采用大空间布置方式,高压柜、低压柜、变压器布置在一起,高低压均采用电缆进线,

....

四、图纸展示

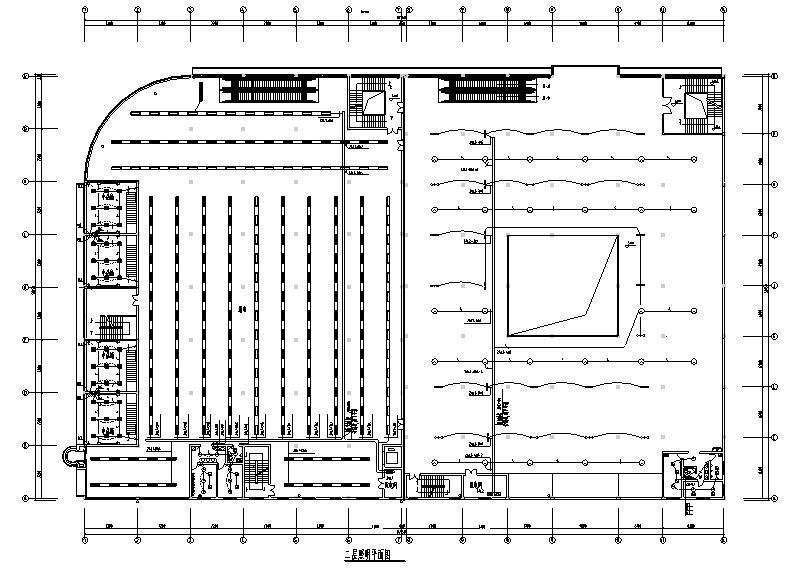

二层 照明平面图

高、低压开关柜一次系统图

基础接地平面布置图

接地平面图 电气埋管及要求图 照明平面图

三层动力平面图

三层火灾报警及联动平面图

三层应急照明平面图

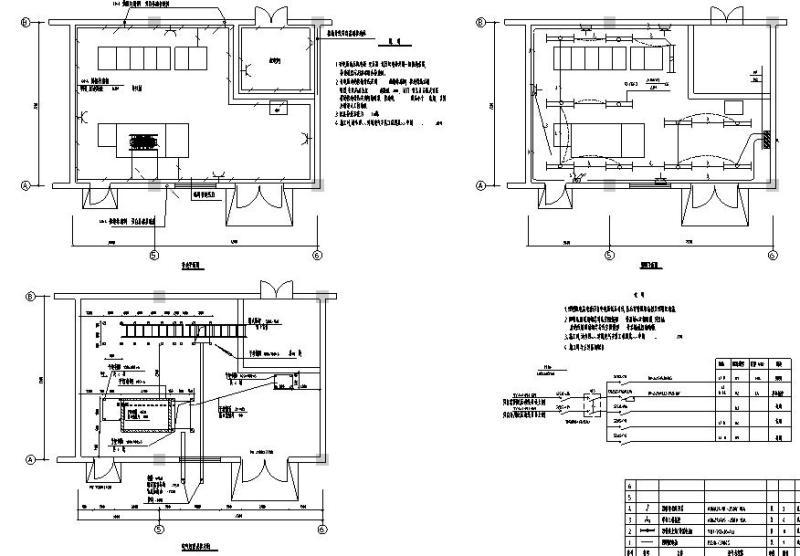

设备间接地平面图、电梯机房电气平面图

一层插座平面图

一层动力平面图

一层火灾报警及联动平面图

一层应急照明平面图

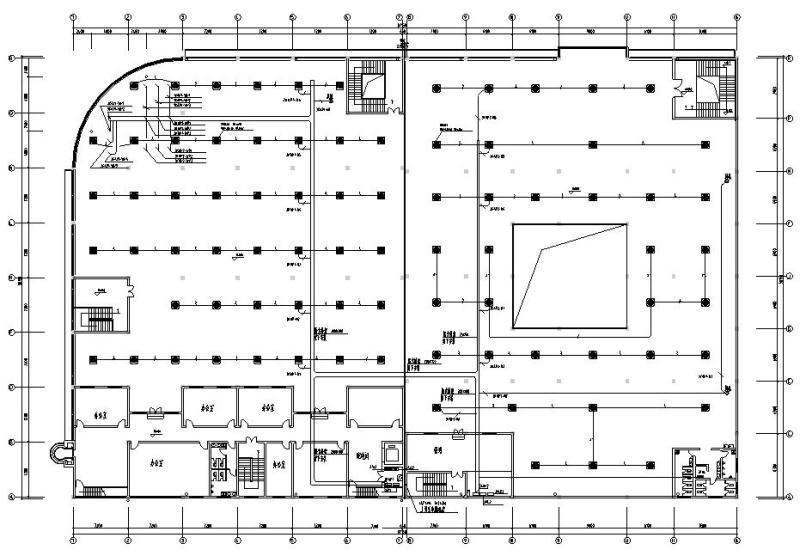

一层照明平面图

照明系统
