大学地上5层图书馆电气施工CAD图纸

资料简介
赚取积分

建筑类别：教育,文化
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：38901.24平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：42张
设计年代：近代
地下室用途：设备用房
负荷等级：二级
防雷等级：第三类
火灾保护分级：一级
安全防范：二级
接地方式：TN-C-S
项目所在地：河南
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制
弱电设计：火灾自动报警系统 ,视频监控系统,通信系统,广播系统,信息网络系统

附件详情

1、电气设计说明
2、低压柜系统图
3、竖向配电系统图
4、配电箱系统图
5、弱电系统图
6、消防系统图
7、普通照明平面图
8、应急照明平面图
9、配电平面图
10、消防平面图
11、弱电平面图
12、基础接地平面图
13、屋顶防雷平面图

附件详情

该附件为综合楼大学图书馆电气施工全套图纸，共42张。
本项目地上5层,地下1层。建筑高度为23.58米，总建筑面积38901.24平方米。建筑设计结构形式为框架结构，耐火等级为一级。该项目用电负荷均为二级负荷，其容量3262kW。
图纸设计包含：高低压配电设计、建筑防雷接地及安全措施、综合布线系统、火灾自动报警及消防联动系统、应急电源系统、火灾应急系统、电气节能设计等。

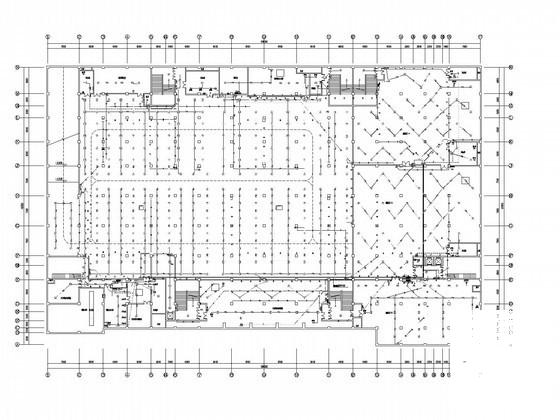

照明平面图

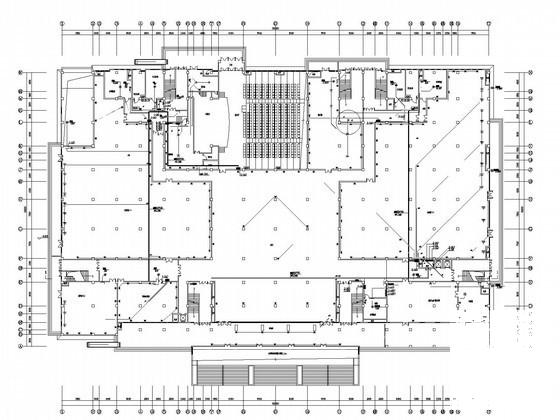

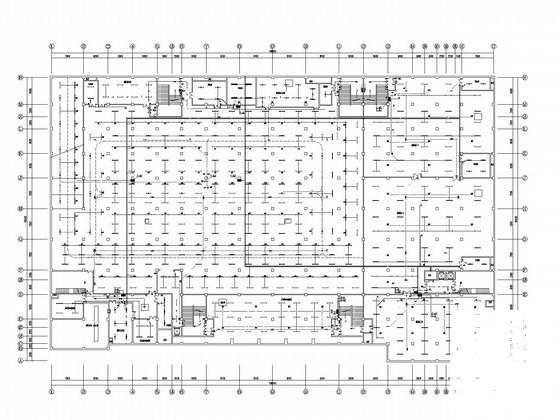

消防平面图

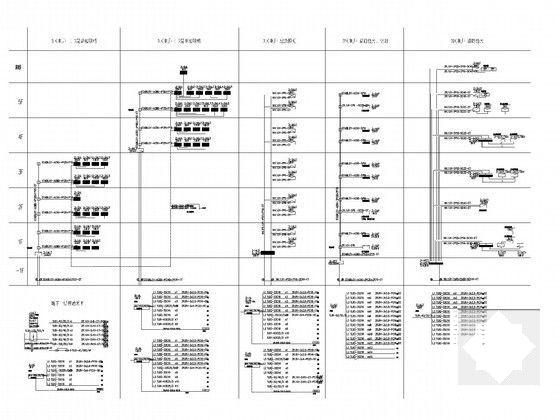

竖向配电系统图

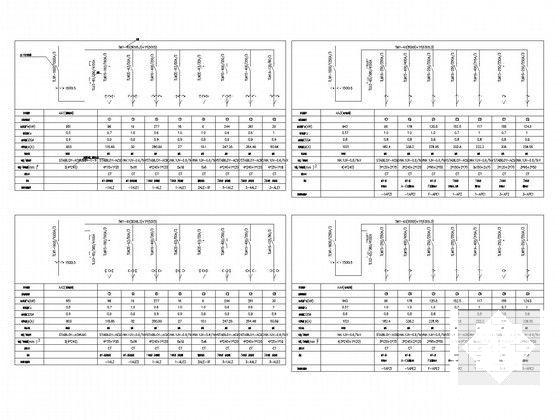

低压柜系统图

弱电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
