大型项目供配电工程电气图纸(二次控制原理图)

资料简介
赚取积分

节点大样：开关柜, 变压器, 其它
强电设计：供配电系统 , 配变电所, 接地安全, 继电保护, 电气控制

附件详情

1、电气设计说明
2、高压电气一次系统图
3、低压柜系统图
4、设备基础示意图
5、接地系统平面图
6、设备平面布置图
7、配电室剖立面图
8、计量柜二次原理图
9、PT柜二次原理图
10、进线柜二次原理图
11、变压器柜二次电路图
12、直流柜二次电路图
13、高压柜端子图
14、低压馈电柜原理图
15、电容补偿柜原理和接线图
16、低压联络柜原理和接线图
17、进线柜原理和接线图
18、双电源切换自投自复控制原理图

附件详情

该附件是大型项目供配电工程全套电气图纸(含完整二次控制原理图)。总共19张。
该资料包括配电室设备平面布置图、配电室剖立面图、配电室设备基础示意图、配电室接地系统平面图、高压电气一次系统图、低压柜系统图、计量柜二次原理图、PT柜二次原理图、进线柜二次原理图、变压器柜二次电路图、直流柜二次电路图、高压柜端子图、低压馈电柜原理图、电容补偿柜原理和接线图、低压联络柜原理和接线图、进线柜原理、接线图、双电源切换自投自复控制原理图。

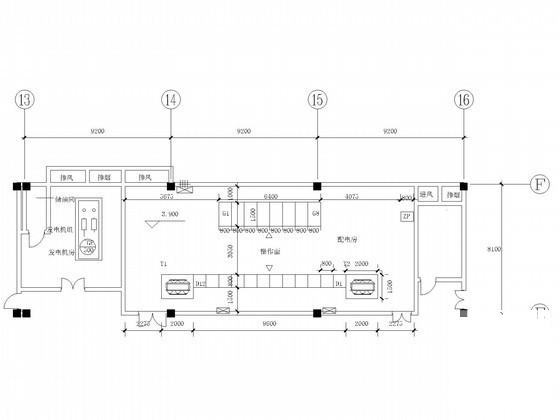

配电室设备平面布置图

电容补偿柜原理

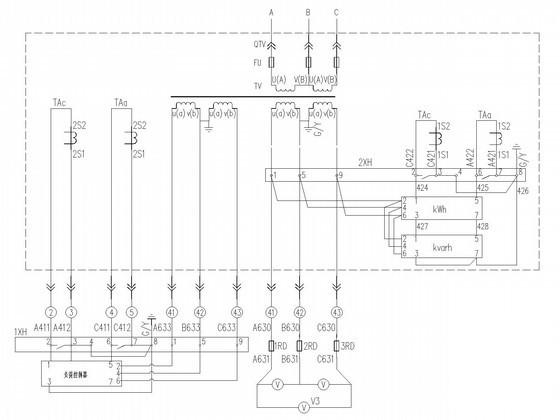

计量柜二次原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-11-12
评论次数：0

浏览次数：0
文件大小：1.74 MB

收藏次数：0
文件名称：附件-995857589558586580588.rar
