3层框架结构图书馆建筑和结构竣工毕业设计方案图纸

• 建筑类别：办公,教育

• 建筑高度类型：多层建筑

• 建筑地上层数：3层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架

• 基础形式 ：其它基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：7度抗震

• 风压：0.55kN/平方米

• 雪压：0.25kN/平方米

• 参考图纸：52张

• 设计年代：近代

大同高等师范专科学校图书馆项目，占地面积: 4817.23平方米，总建筑面积: (不含保温) 1近代.25平方米，地上3层，框架结构，抗震设防烈度为7度，采用墩基础，基础设计等级为丙级。

该资料包含：结构设计施工总说明，墩基础 平面布置图 ，基础拉梁配筋平面图，梁板柱楼梯图；建筑设计说明，平面图，立面图，剖面图，各种 节点图 ，共计52张图。

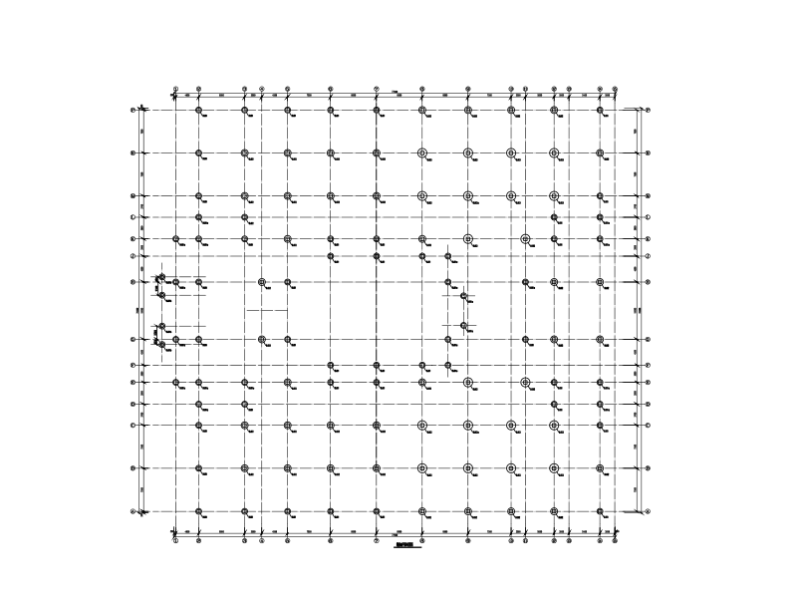

墩基础平面布置图

基础顶面～4.450标高柱平法施工图

二层板平面配筋图

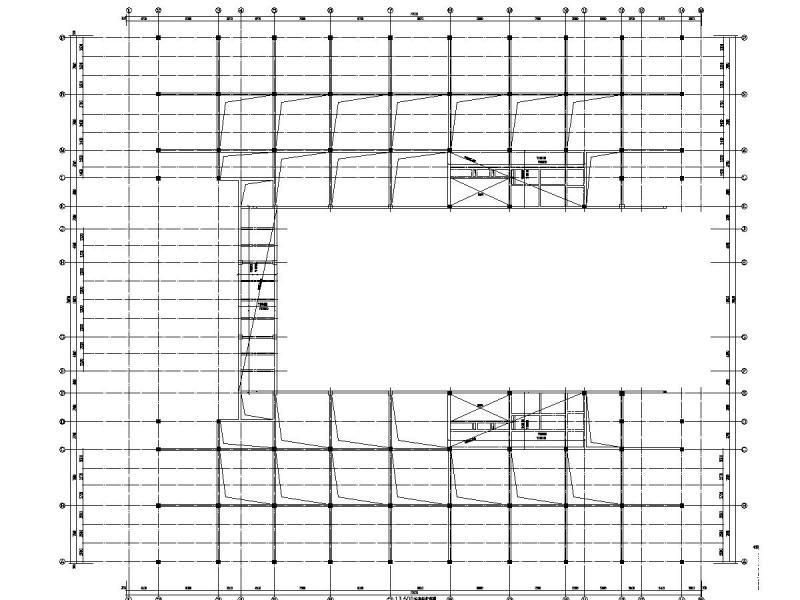

三层梁平面配筋图

13.500标高板配筋图

立面图

二层平面图

雨蓬墙身大样
