5层科研楼弱电系统电气CAD施工图纸

附件详情

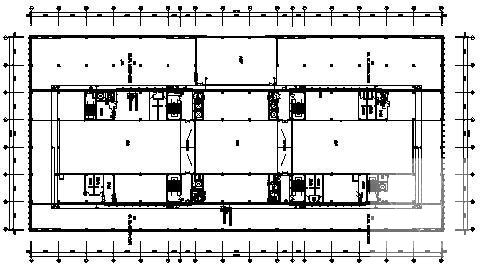

本稿件是某五层科研楼弱电系统电气施工图纸，工程建设总用地为16490平方米，总建筑面积43246平方米，其中，地上5层,建筑面积28146平方米，地下2层，建筑面积15100平方米。地面停车47辆，地下停车200辆。建筑高度为21米。地下二层为车库、冷冻机房、消防泵房、消防水池、给水泵房及中水泵房等设备用房。地下一层为电话机房、有限电视机房、网络进线、变配电室、柴油发电机房、餐厅、厨房、健身室、资料室、阅览室、UPS室等。首层为研发办公室、会议室、接待室、数据机房、入口大厅、消防控制室、保安监控室、业务用房、主入口、疏散口及设备运输通路等。二∽五层为研发办公区及其辅助用房。建筑采用钢筋混凝土框架剪力墙结构。室内外高差为0.30M。

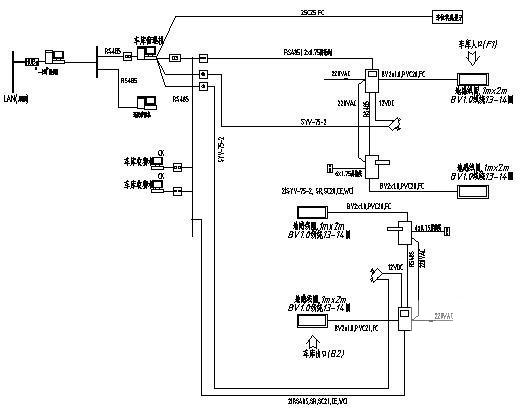

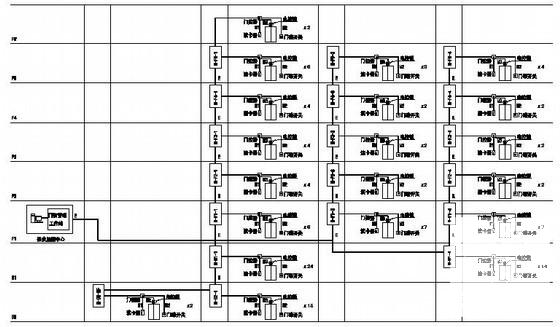

弱电系统设计包含综合布线、电力设备监控、有线电视、出入口管理、保安监控、入侵报警系统、火灾漏电报警系统。
