31层医院外科大楼手术室电气CAD施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:66000平方米
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 节点大样:开关按钮,配电箱,接线箱
  • 负荷等级:一级
  • 接地方式:TN-S
  • 强电 设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:视频监控系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示

附件详情

某中心医院新建外科大楼,地上31层,地上2层,总建筑面积约为66000平方米,洁净手术部位于新建外科楼的第六、七层,六层层高为4.8米,七层层高为5.1米。手术部设有Ⅰ级洁净手术室2间,Ⅲ级洁净手术室18间(其中正负压切换洁净手术室2间,骨科手术室2间,眼科手术室2间。
设计范围包括:配电系统、照明插座平面布置、等电位平面布置、灭菌设备平面布置、背景音乐平面布置等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

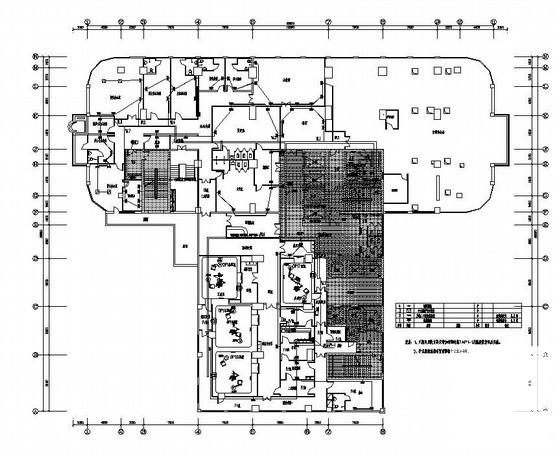

  • 31层医院外科大楼手术室电气CAD施工图纸 - 1
    第 1 张图

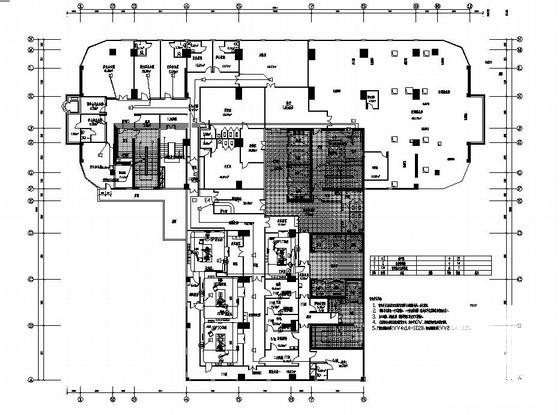

  • 31层医院外科大楼手术室电气CAD施工图纸 - 2
    第 2 张图
  • 31层医院外科大楼手术室电气CAD施工图纸 - 3
    第 3 张图
  • 31层医院外科大楼手术室电气CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
