6层中学教学楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：5540平方米
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 地下室用途：人防,车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 大样节点：卫生间
- 项目所在地：安徽
附件详情
- 设计说明
- 给水、排水系统图

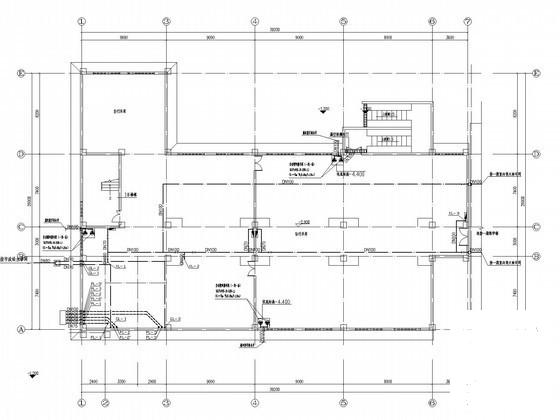

- 半地下室平面图
- 一层平面图
- 二层平面图
- 三~五层平面图
- 六层平面图
- 屋面平面图
- 卫生间给排水详图
- 卫生间楼板予留洞图
- 卫生间给排水系统详图
附件详情
项目概要：地上建筑设计面积：4781.42m地下室建筑设计面积：759.24m；地上六层，地下一层；建筑总高度23.7米；建筑等级：二级；结构体系：框架结构。
设计范围包括给排水、消防系统；室外给排水、
消防系统
；地下车库平、战时均由人防院设计。
：，共计8张图纸

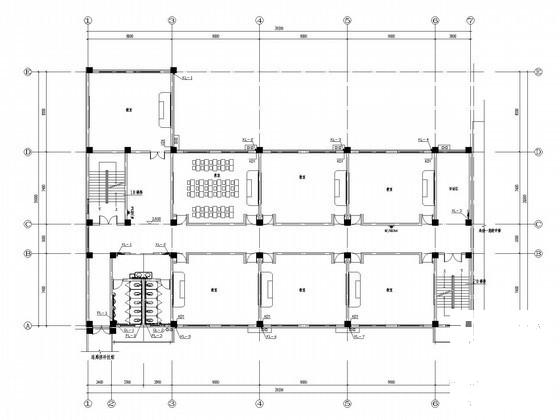

二层平面图

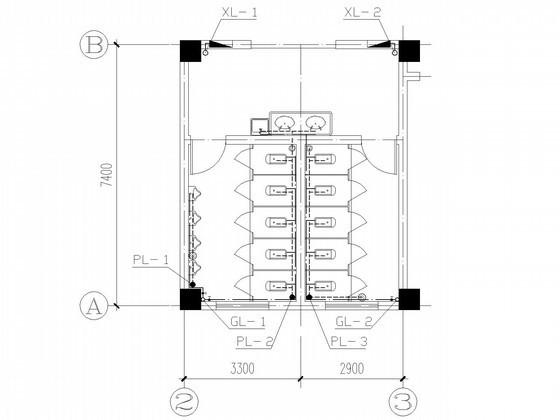

卫生间给排水详图

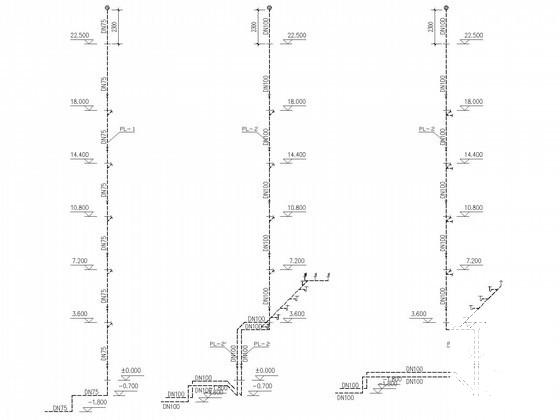

排水系统图
