15层中学综合教学楼水暖施工图纸(卫生间给排水)
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：143466平方米
- 建筑地上层数：15层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：35张
- 设计年代：近代
- 地下室用途：人防
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：25
- 项目所在地：安徽
附件详情
- 设计说明
- 一层防排烟平面图
- 二层防排烟平面图
- ……
- 五层防排烟平面图
- 六层防排烟平面图
- 七至十五层防排烟平面图
- 设备层防排烟平面图
- 防排烟系统透视图
- 一层自动喷水平面图
- ……
- 一层自动喷水平面图
- 七至十五层自动喷水平面图
- 一层吊顶下管道布置平面图
- 卫生间给排水详图
- 给水排水系统图
附件详情
项目位于安徽，是一中学综合楼；该项目地上部分主体结构十五层，地下部分一层〈人防工程〉，建筑分类为高层二类公共建筑。建筑设计面积：143466平米；结构体系为框架剪力墙结构，使用年限为50年；
本图包括室内消火栓给水系统，自动喷水灭火系统，生活给排水系统，以及建筑灭火器。
，共计35张图纸

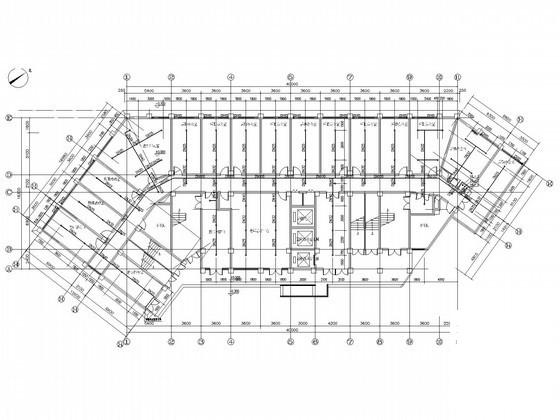

自动喷水平面图
卫生间详图

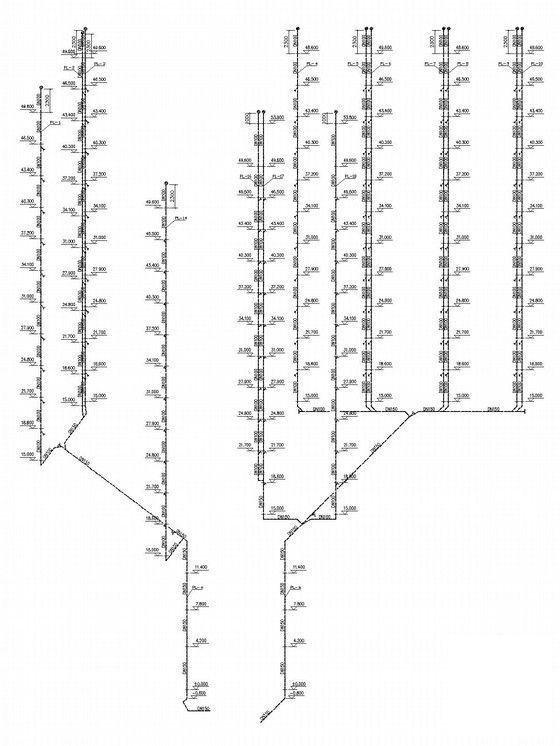

给水系统图

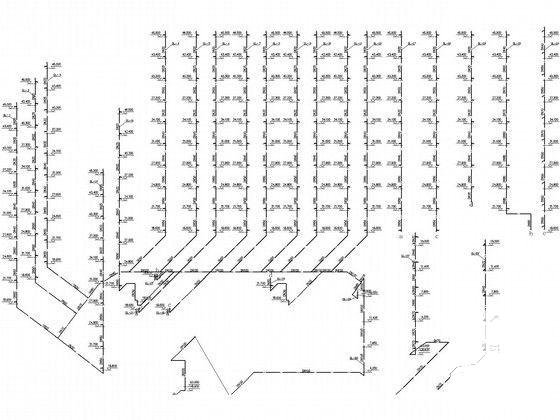

给水排水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.84 MB
- 收藏次数：0
-
文件名称：
附件-995860586579050957867.rar
