10层通信公司开发区生产经营楼工程幕墙设计施工大样图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:78张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 幕墙支承结构:点支承幕墙
  • 玻璃幕墙:全隐框,点支承
  • 金属幕墙:铝塑复合板

附件详情

某通信公司开发区生产经营楼工程幕墙设计图(含计算书)
该资料为:某通信公司开发区生产经营楼工程幕墙设计图(含计算书)
该资料包含:
设计总说明、全隐框玻璃幕墙设计计算书、铝塑板幕墙设计计算书、石材幕墙设计计算书、全隐框玻璃幕墙节能设计计算书、立面图、分格大样图、钢结构玻璃雨篷大样图、平面图、全隐框玻璃幕墙横剖 节点图 、玻璃门与玻璃幕墙横剖节点安装图、玻璃门顶部纵剖节点安装图、电子感应门底部 节点图 、石材幕墙横剖节点安装图、石材幕墙与铝合金窗连接节点安装图、铝合金窗底部连接节点安装图、铝合金窗顶部连接节点安装图、石材幕墙底部节点安装图、石材幕墙女儿墙部位节点安装图、百叶底部石材 幕墙节点 安装图、石材加工图、铝塑板幕墙横剖 节点图 、点式雨篷横剖节点图、玻璃幕墙开启扇组装图、玻璃幕墙粘玻璃框组装图、玻璃幕墙后置埋件加工图、铝塑板幕墙型材截面图、石材幕墙型材截面图等共78张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

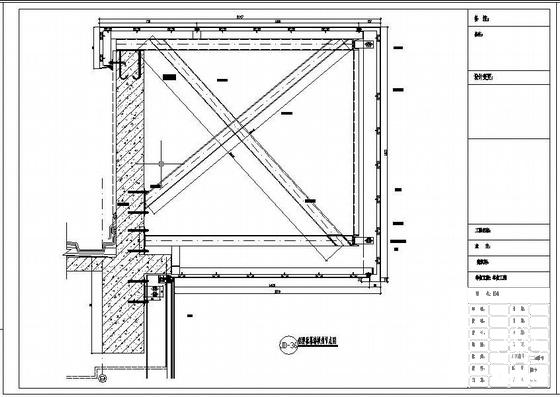

  • 幕墙设计施工 - 1
    幕墙设计施工 - 1

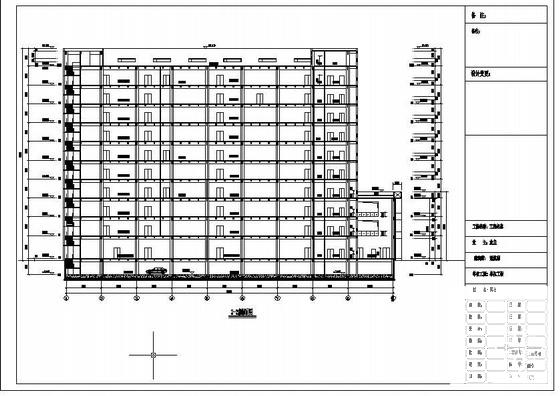

  • 幕墙设计施工 - 2
    幕墙设计施工 - 2

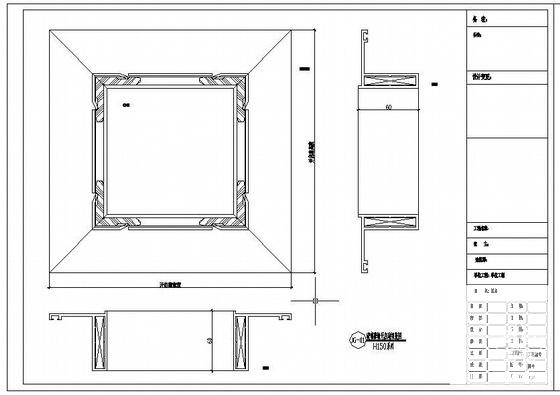

  • 幕墙设计施工 - 3
    幕墙设计施工 - 3

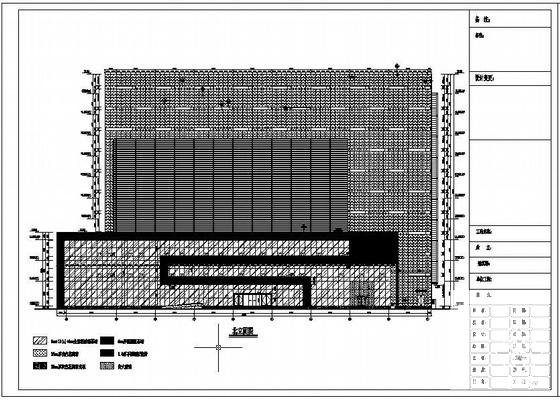

  • 幕墙设计施工 - 4
    幕墙设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
