地上26层地下1层剪力墙住宅楼结构CAD施工图纸（筏形基础）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：26层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.5kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
结构设计总说明、基础结构平面布置图、基础梁平法施工图、剪力墙平面布置图、剪力墙平法施工图、结构平面布置图、梁平法施工图、屋面结构平面布置图、屋面结构
平面布置图
及梁平法施工图、
楼梯详图
共20张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

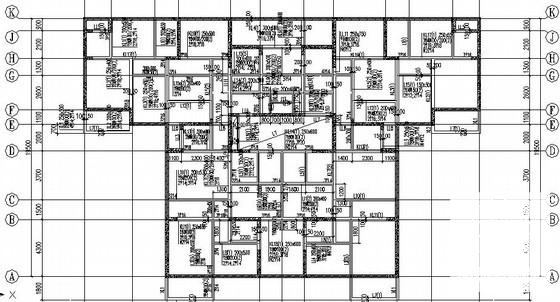

第 1 张图 -

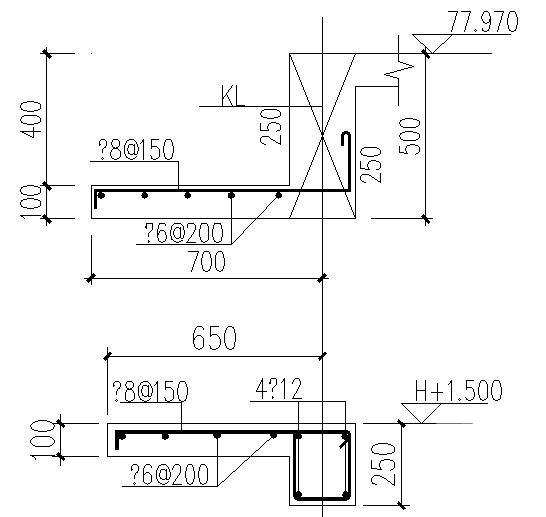

第 2 张图 -

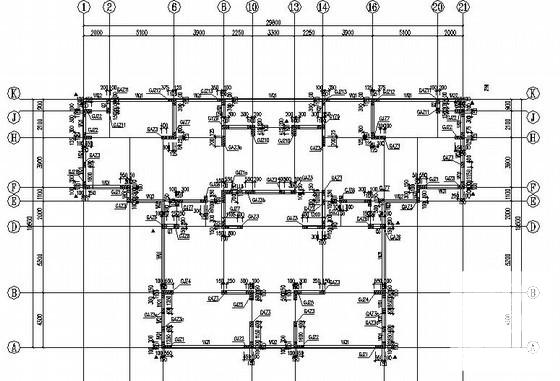

第 3 张图 -
