29层剪力墙结构筏形基础住宅楼结构CAD施工图纸

附件详情

本图纸为某小区的住宅楼，本建筑地下一层，层高5.23米，地上29层，一层层高4.1米，其他各层层高均为3.0米，建筑物总高度为87.3米。该项目为A级高度现浇剪力墙结构，水泥粉煤灰碎石桩（CFG桩）加固处理，筏板基础，7度设防。

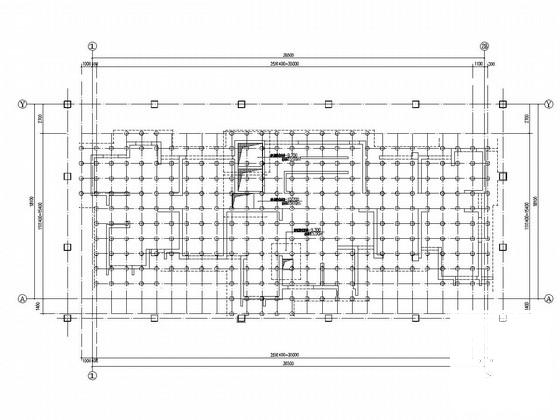

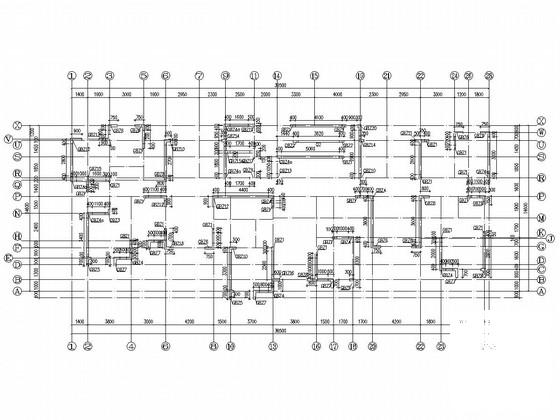

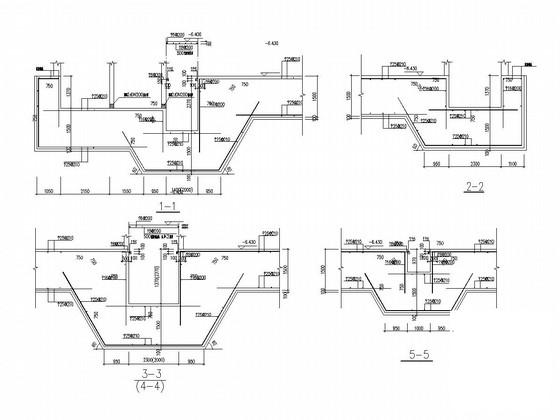

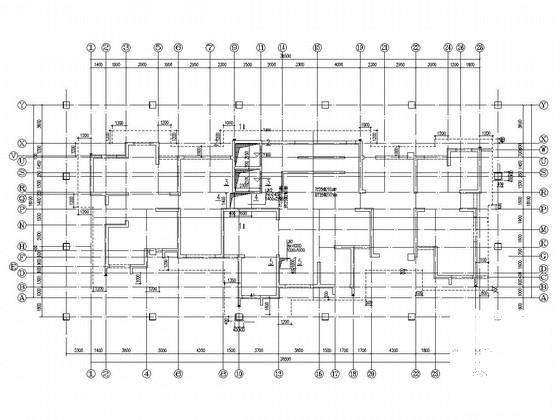

该资料包含：结构设计总说明、桩位平面图、基础平面图、结构平面图、剪力墙平法施工图、剪力墙柱表、梁平法施工图、楼梯结构配筋图、 节点详图 等共19张图纸。
出图时间：近代.01。
