两层中学综合馆强弱电CAD施工图纸(火灾自动报警)

资料简介
赚取积分

建筑类别：教育
建筑高度类型：多层建筑
建筑设计面积：4927.11平方米
建筑地上层数：2层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
负荷等级：二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：湖南
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,其它
弱电设计：火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、主要设备及材料表
2、电气总说明
3、配电间系统接线及平、剖面和基础接地图
4、配电箱系统图（一、二）
5、标高1.000处配电及插座平面图
6、标高1.000处照明平面图
7、标高4.800处配电及插座平面图
8、标高4.800处照明平面图
9、标高8.500处配电及插座平面图
10、标高8.500处照明平面图
11、标高15.600处配电及插座平面图
12、标高15.600处照明平面图
13、屋顶防雷平面图
14、基础接地平面图
15、火灾自动报警及联动控制、弱电系统图
16、标高1.000处火灾报警平面图
17、标高4.800处火灾报警平面图
18、标高8.500处火灾报警平面图
19、标高15.600处火灾报警平面图
20、标高1.000处弱电平面图
21、标高4.800处弱电平面图

附件详情

该项目位于湖南，该综合馆总建筑面积为4927.11m2，建筑高度为21.80m，整体二层，西面为排球训练馆，东侧为礼堂，为24M以下的多层建筑。
设计范围包括变配电系统；建筑物防雷接地系统；火灾自动报警及消防联动控制系统；有线电视、电话、网络通信三网融合系统；视频安防监控系统等。
该附件，总共24张。

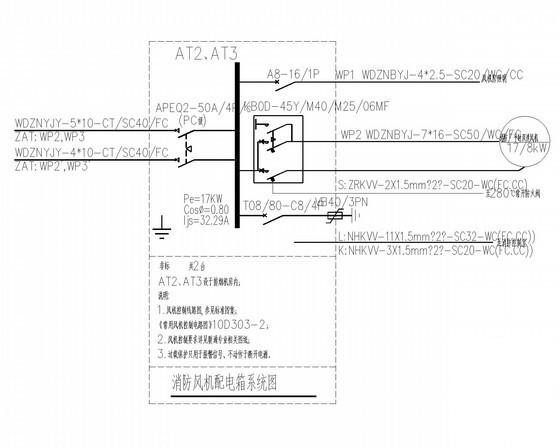

配电箱系统图

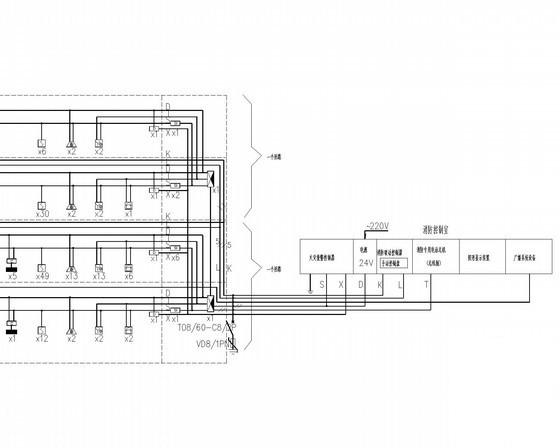

火灾自动报警及联动控制系统图

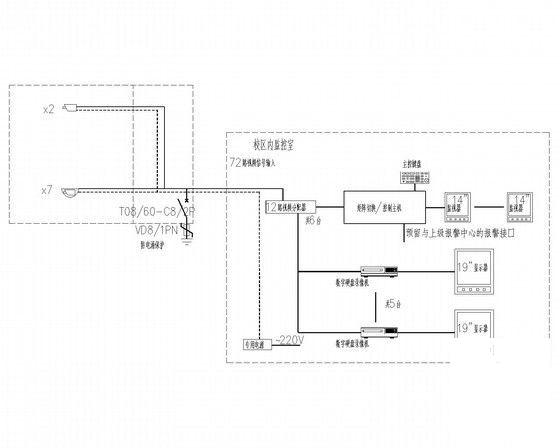

监控系统图

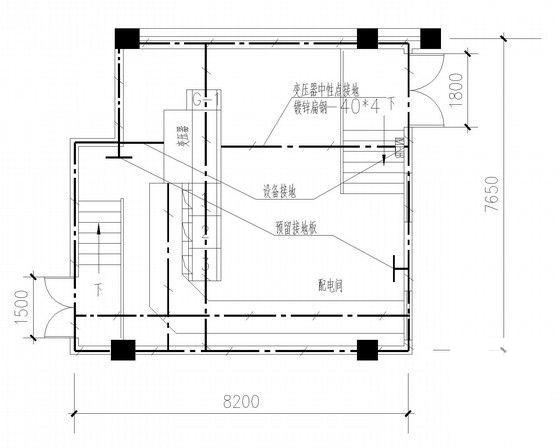

配电间基础接地图

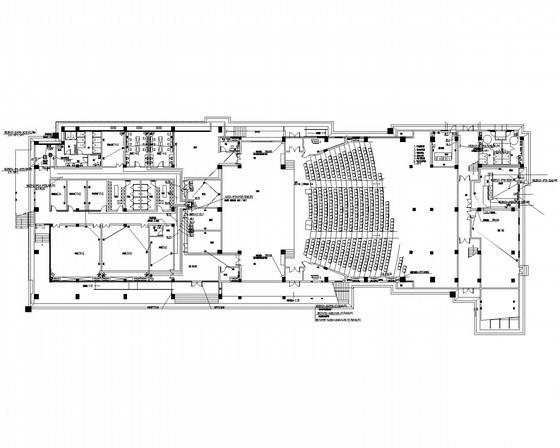

标高1.000处弱电平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
