水库机房幕墙结构图（54页大样图）

附件详情

某水库机房幕墙结构图
该资料为：某水库机房幕墙结构图
温差极限：按温差80℃计算
设计等级要求：为II类防雷建筑物
施工内容：钢结构屋面、隐框玻璃幕墙、石材幕墙等，约3000平米；
该资料包含：

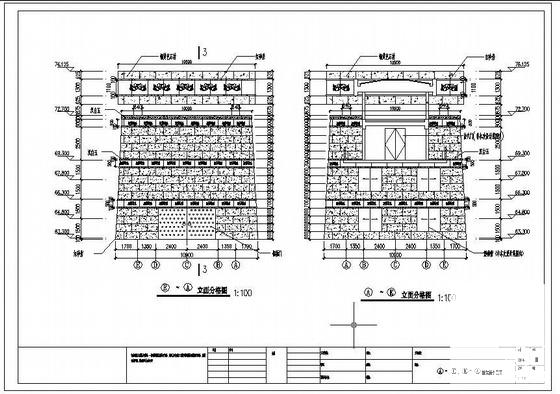

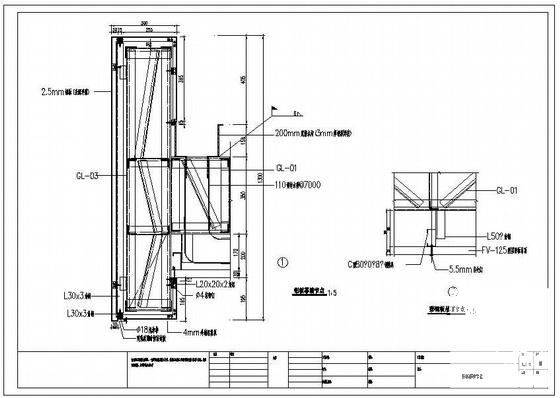

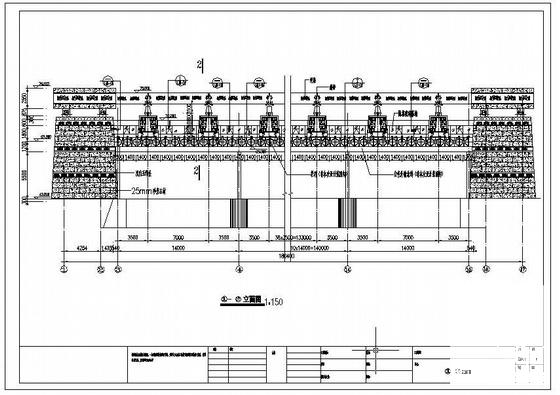

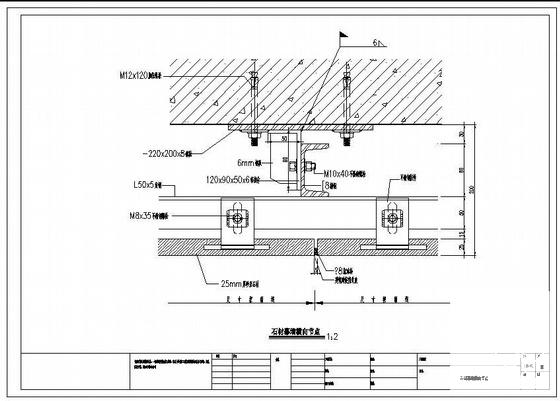

设计说明、立面图、钢结构立面图、立面分格图、底板件布置图、屋面钢梁布置图、平面分格图、屋顶层平面图、剖面图、GL大样图、 钢结构节点 、预埋件大样、屋面排水沟大样图、石材幕墙横向节点、石材幕墙竖向节点、石材幕墙下收口节点、石材幕墙上收口节点、石材幕墙与窗左收口节点、石材幕墙与窗下收口节点、石材幕墙与窗上收口节点、石材幕墙包柱子节点、石材幕墙阳角节点、石材幕墙阴角节点、石材幕墙防雷节点、铝板 幕墙节点 、铝塑板包钢柱横向节点、隐框玻璃幕墙横向节点、隐框玻璃幕墙竖向节点、隐框玻璃幕墙与上悬窗横向节点大样、上悬窗竖向节点大样、隐框玻璃幕墙与墙体收口节点、隐框玻璃幕墙上下收口、立柱与横梁连接横向节点、立柱与横梁连接竖向节点、型材表、编钟大样图、编钟悬挂连接节点、室外照明布置图共54张图纸。
