15层大厦幕墙结构施工图纸,共27张

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙
  • 幕墙支承结构:构件式幕墙
  • 玻璃幕墙:全隐框

附件详情

景德镇某大厦幕墙结构图
该资料为:景德镇某大厦幕墙结构图
幕墙装饰形式为全隐玻璃幕墙。
幕墙建筑设计结构形式
1)必须采用框架形式,悬吊结构,上端固定,下端在插件中伸缩。
2)凡幕墙的连接部位,均设置柔性连接,保证弹性连接,该结构即可吸收地震变形,保证温度变形。
该资料包含:
设计说明、立面图、剖面图、玻璃幕墙立面展开分格图、 节点图 、全隐幕墙立柱安装 节点图 、楼层防火 节点图 、幕墙防雷节点图共27张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

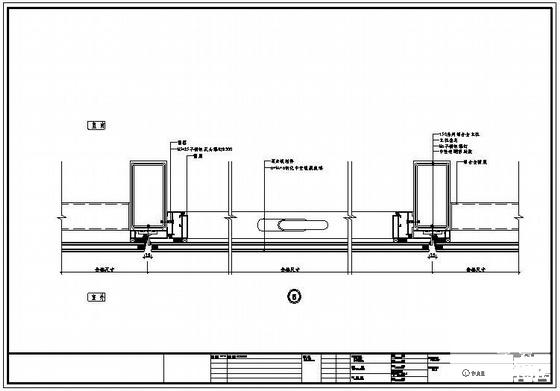

  • 幕墙施工图纸 - 1
    幕墙施工图纸 - 1
  • 幕墙施工图纸 - 2
    幕墙施工图纸 - 2

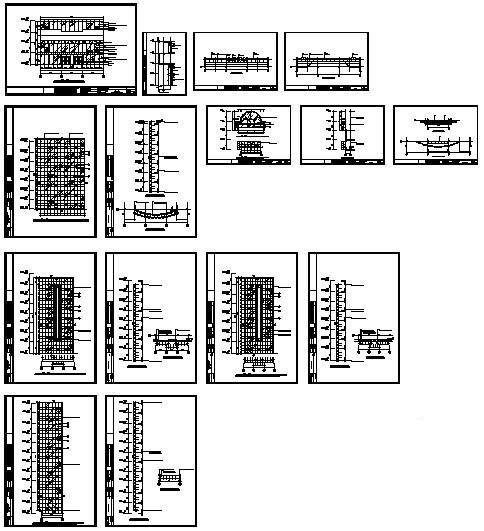

  • 幕墙施工图纸 - 3
    幕墙施工图纸 - 3

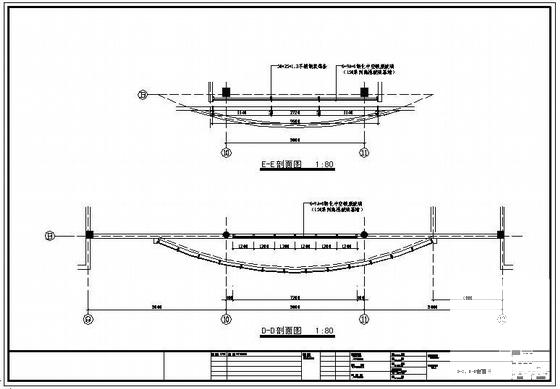

  • 幕墙施工图纸 - 4
    幕墙施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
