23层大厦裙楼石材幕墙施工图纸
- 建筑类别：住宅,办公,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：23层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 参考图纸：21张
- 设计年代：近代
- 幕墙面板材料：玻璃幕墙,金属幕墙,石材幕墙
- 玻璃幕墙：全隐框,明框
- 金属幕墙：铝塑复合板
附件详情
图纸：施工平立剖包括三侧立面图、底层三层商铺详细立面图剖面图、各层平面图共17张；施工节点包括花岗岩石材连接
节点图
四张、中空玻璃封修
节点图
四张、各阴阳角、不同材料连接大样四张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

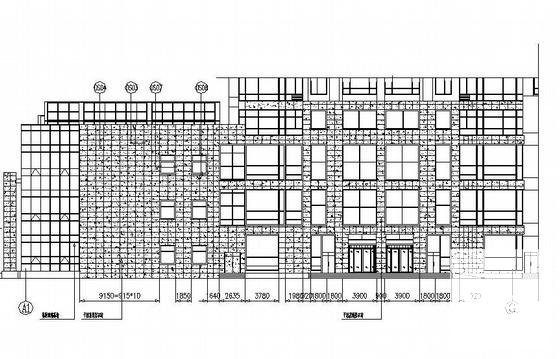

石材幕墙施工图纸 - 1 -

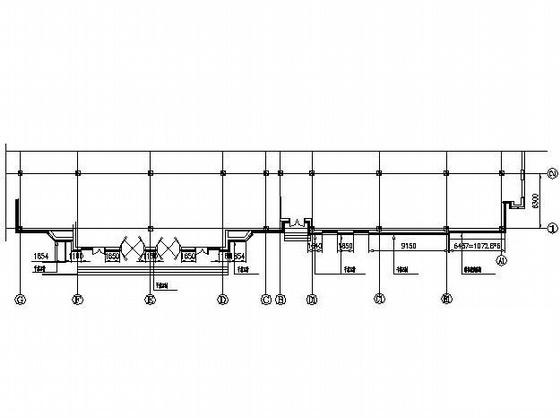

石材幕墙施工图纸 - 2 -

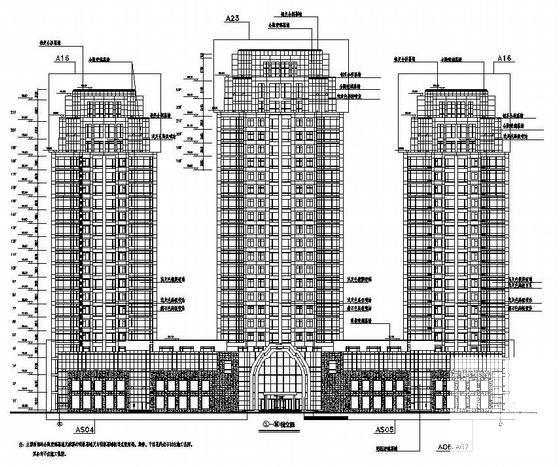

石材幕墙施工图纸 - 3 -

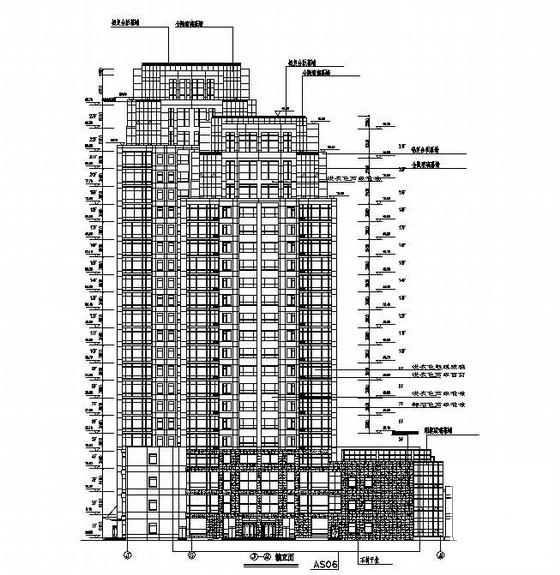

石材幕墙施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.43 MB
- 收藏次数：0
-
文件名称：
附件-995877789890896976759.rar
