3层住宅裙楼石材、百叶、雨蓬工程幕墙结构设计施工大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：其他结构
- 参考图纸：30张
- 设计年代：近代
- 幕墙面板材料：石材幕墙
- 幕墙支承结构：其他
附件详情
某住宅裙楼石材、百叶、雨蓬工程幕墙结构设计图
该资料为：某住宅裙楼石材、百叶、雨蓬工程幕墙结构设计图
该资料包含：
立面图、玻璃雨蓬大样图、铝合金百叶窗大样图、石材装饰横剖
节点图
、石材装饰纵剖
节点图
、石材装饰层间避雷纵剖
节点图
、石材装饰顶部纵剖节点图、石材装饰边部安装节点图、雨蓬安装节点图、石材装饰埋件加工图、石材板加工图共32张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
石材幕墙大样图 - 1 -

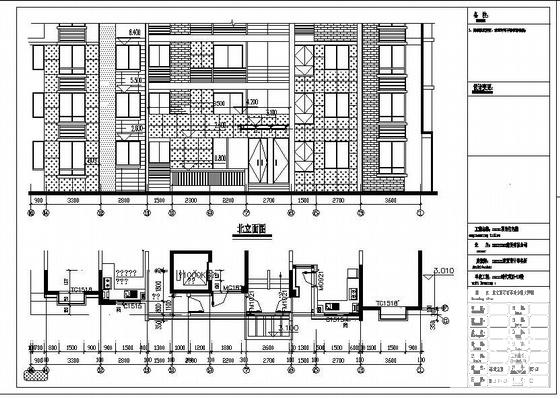

石材幕墙大样图 - 2 -

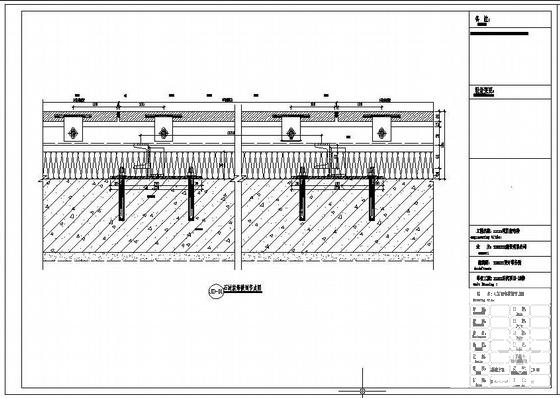

石材幕墙大样图 - 3 -

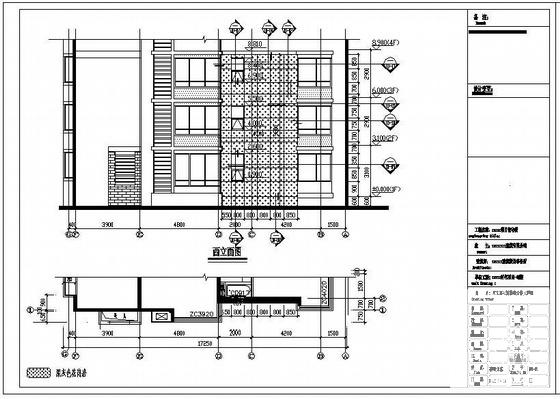

石材幕墙大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：1.12 MB
- 收藏次数：0
-
文件名称：
附件-995877699675076078875.rar
