框架剪力墙商业裙楼幕墙工程建筑CAD施工图纸
- 设计效果图：无
- 项目所在地：四川
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 图纸设计深度：施工图
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：80张
- 建筑类别：大型综合商场
附件详情
某商业裙楼幕墙工程
建筑施工图
——80张CAD
结构类型：框架－剪力墙结构
设计总则：(1)幕墙设计使用年限:50年；(2)地震设防烈度:7度,设计基本地震加速度为 0.1g； (3)基本风压值主楼按100年一遇考虑：0.35KPa;附楼按50年一遇考虑:0.30KPa；(4)地面粗糙度类别:C类别；(5)年最大温差:80℃
设计范围：明框玻璃幕墙、大板玻璃幕墙、花岗石包梁、柱、玻璃雨篷、单铝板雨蓬
该资料包含：设计说明、裙楼商业平面图、立面图、剖面图、分格图、幕墙节点大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

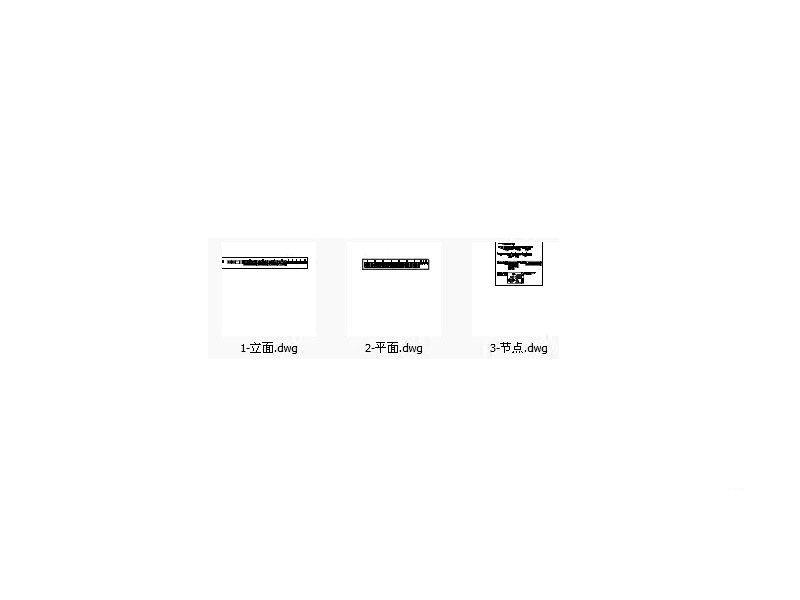

第 1 张图 -

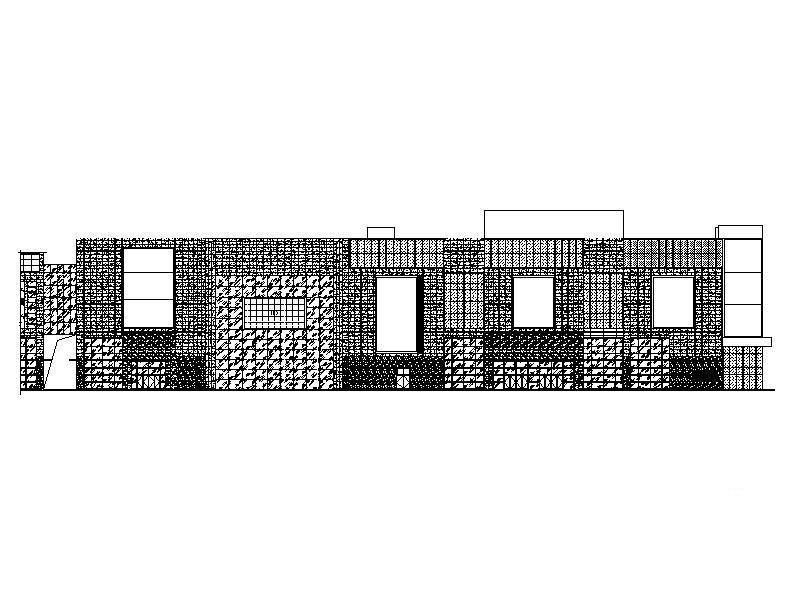

第 2 张图 -

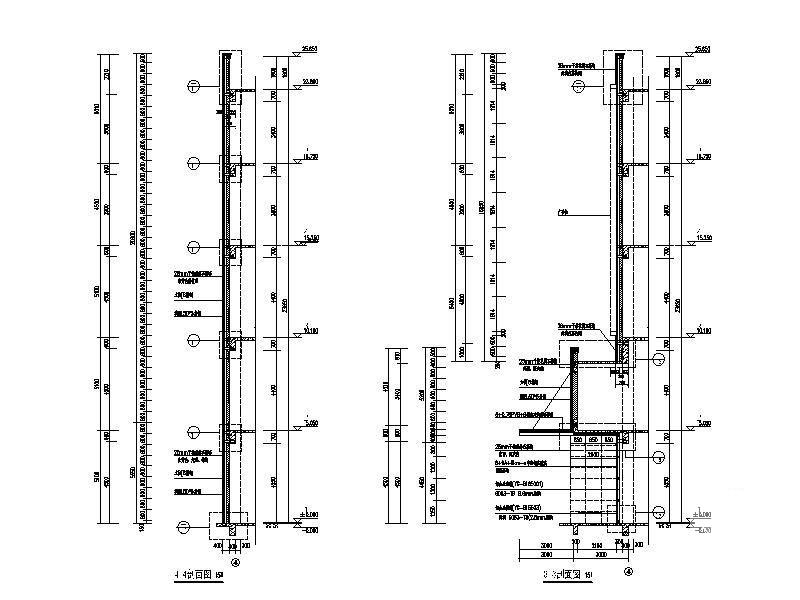

第 3 张图 -

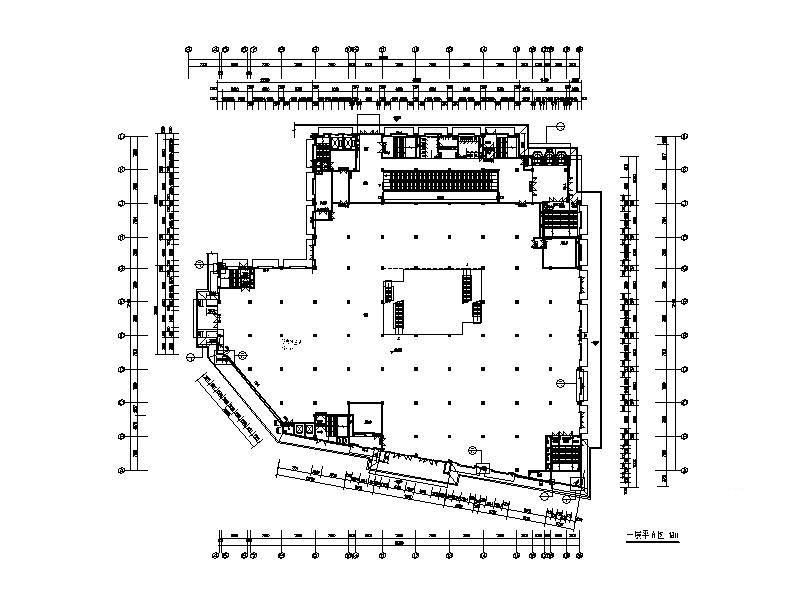

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-28
- 评论次数：0
- 浏览次数：0
- 文件大小：4.96 MB
- 收藏次数：0
-
文件名称：
附件-995855885977857590058.rar
