5层框架桩基础工业厂房结构CAD施工图纸（6度抗震）(现浇钢筋混凝土)
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目位于工业园区,为五层建筑物,建筑物高度为23.950m,采用现浇钢筋混凝土框架结构，基础采用人工挖孔灌注桩基础。
结构设计总说明(一)
结构设计总说明(二)
桩位布置图
基顶~6.950柱平法施工图
6.950~屋顶柱平法施工图
一层结构
平面布置图
一层梁平法施工图
二~五层结构平面布置图
二层梁平法施工图
三~五层梁平法施工图
屋顶层结构平面布置图
屋顶层梁平法施工图
1号
楼梯详图
2号楼梯详图
共15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

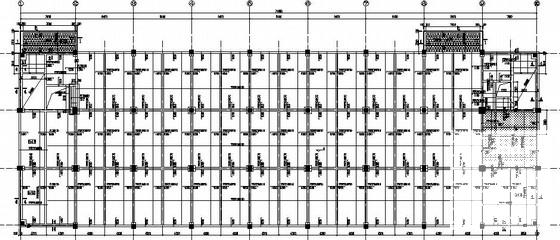

第 1 张图 -

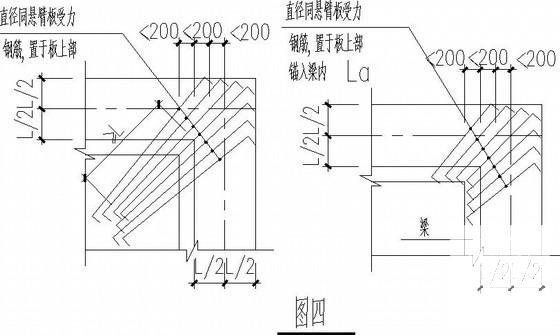

第 2 张图 -

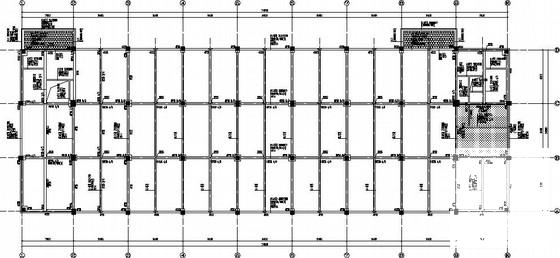

第 3 张图 -

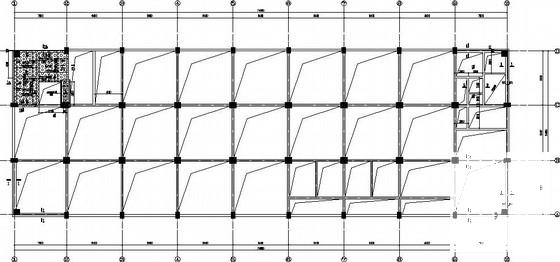

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-17
- 评论次数：0
- 浏览次数：0
- 文件大小：0.73 MB
- 收藏次数：0
-
文件名称：
附件-995876779899800597875.zip
