全现浇剪力墙住宅结构CAD施工图纸(钢筋混凝土灌注桩)

附件详情

某全现浇剪力墙住宅结构施工图
该资料为:某全现浇剪力墙住宅结构施工图
主体建筑为地下一层,地上十八层.地下一层内设人防,等级为6级。建筑总长65.8米,宽16.2米,高94.05m.。地面以下建筑物连接为一体,地面以上设伸缩缝分割开。
结构体系:上部采用全现浇剪力墙结构
基础采用钢筋混凝土墙下桩-承台,另设人防及防水底板。
抗震设防烈度为8度
基本风压:0.4KN/平方米
基本雪压:0.35KN/平方米
该项目采用钢筋混凝土灌注桩(采用冲击成孔,桩底后压浆工艺)。
该资料包含:
结构设计总说明、桩基础平面图、承台梁平面布置图、基础人防底板平面布置图、局部密肋板结构平面图、地下室墙平面布置图、基础人防顶板结构平面图、基础人防顶梁配筋平面图、各层墙 平面布置图 、各层顶梁配筋平面图、各层顶板结构平面图、剪力墙表共21张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

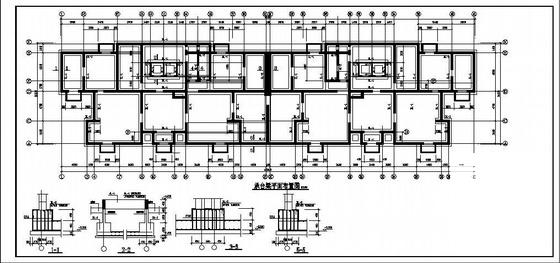

  • 全现浇剪力墙住宅结构CAD施工图纸(钢筋混凝土灌注桩) - 1
    第 1 张图

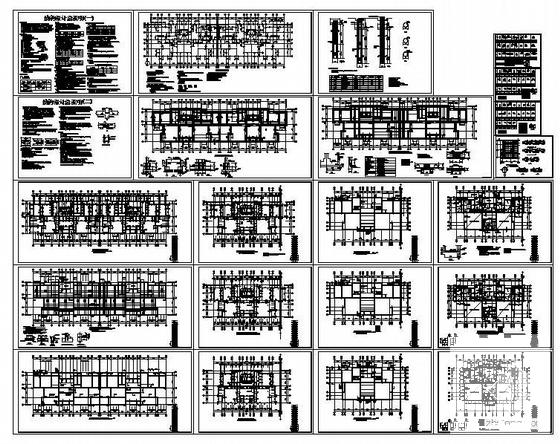

  • 全现浇剪力墙住宅结构CAD施工图纸(钢筋混凝土灌注桩) - 2
    第 2 张图
  • 全现浇剪力墙住宅结构CAD施工图纸(钢筋混凝土灌注桩) - 3
    第 3 张图
  • 全现浇剪力墙住宅结构CAD施工图纸(钢筋混凝土灌注桩) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
