18层新北区剪力墙结构住宅楼结构施工图纸(现浇钢筋混凝土)
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：27张
- 设计年代：近代
附件详情
该项目主楼18层为现浇钢筋混凝土剪力墙结构，地下一层，抗震设防烈度为7度，场地的特征周期为0.45s，结构是阻尼比为0.05。采用筏板基础。

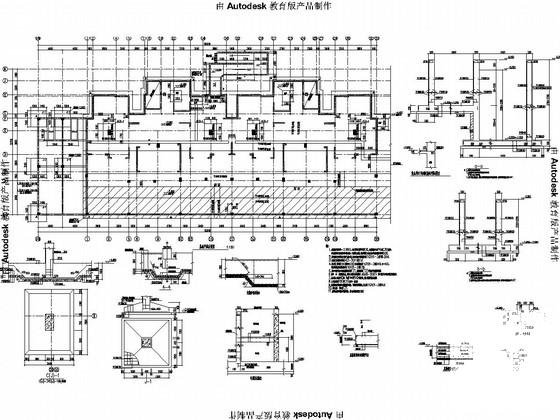

该资料包含：结构设计总说明，基础
平面布置图
，剪力墙及柱平法施工图，结构平面图，节点详图，梁板图，楼梯图等共计27张图。
分享投稿时间：近几年12月。

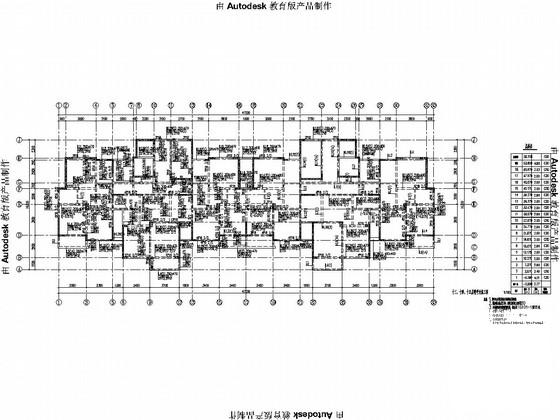

十三、十四、十五层梁平法施工图

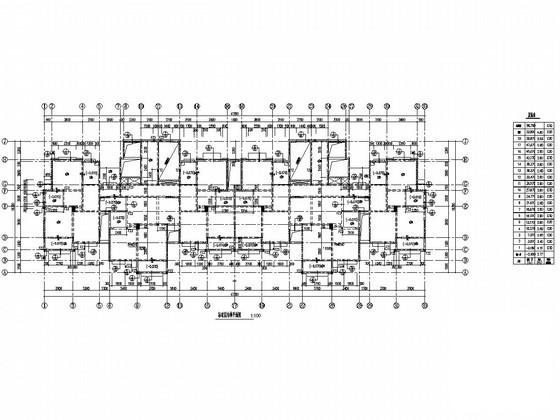

标准层结构平面图

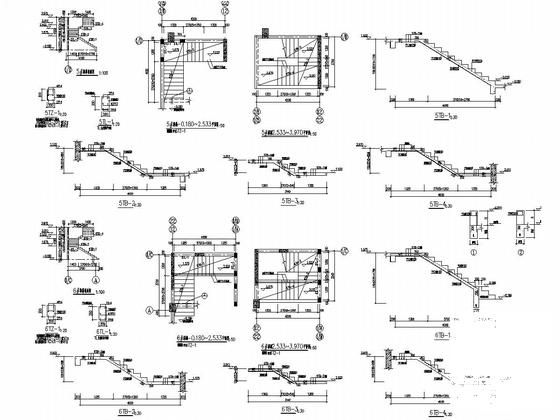

楼梯图

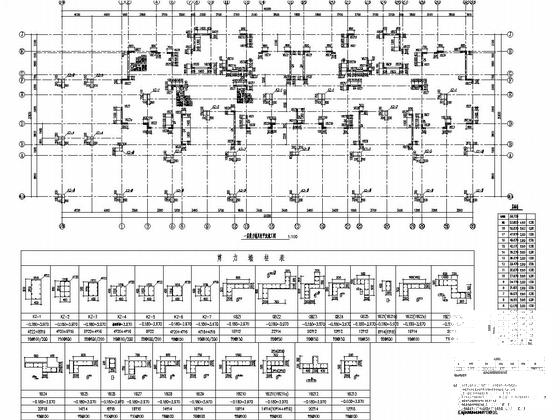

一层剪力墙及柱平法施工图
节点详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：8.52 MB
- 收藏次数：0
-
文件名称：
附件-995876768705598597857.rar
