15层框架剪力墙带商业住宅楼结构CAD施工图纸(现浇钢筋混凝土)

附件详情

该项目是安徽阜阳某安置区项目，主要建筑类别为住宅、商业办公。建筑长为128.4m，宽为27.50m，结构总高度为50.7m(主楼)、17.4m(裙楼)。一层地下室，地上十五层(裙楼五层)，室内外高差为0.30m，层高：地下室3.6m、一层4.2m、二层3.6m三层3.3m、四层3.5m.五层至 十五层均为2.9m，机房层为3.2m。结构体系为现浇钢筋混凝土框架-剪力墙结构(主楼)、现浇钢筋混凝土框架(裙楼)。基础形式为桩筏基础，抗震设防烈度为7度。

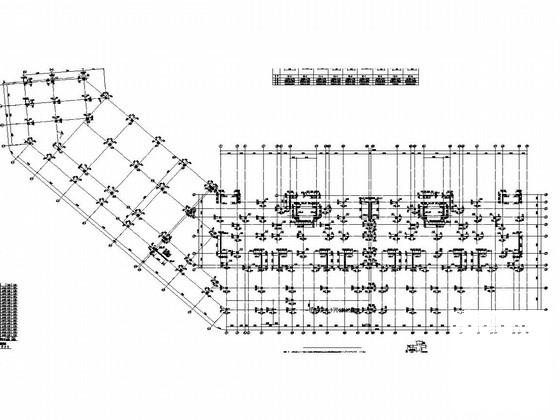

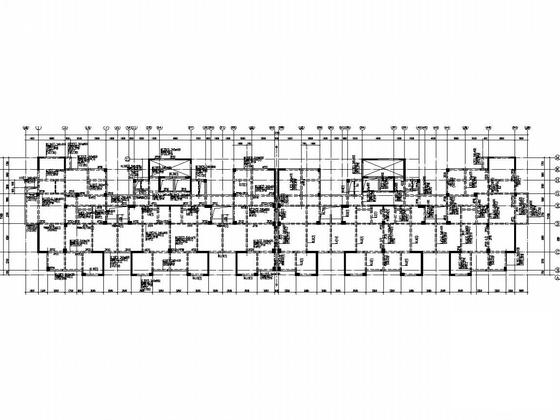

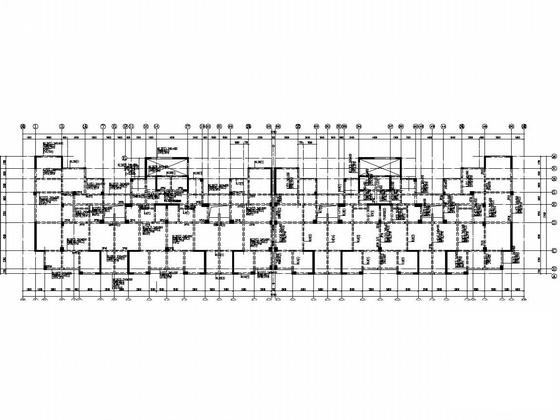

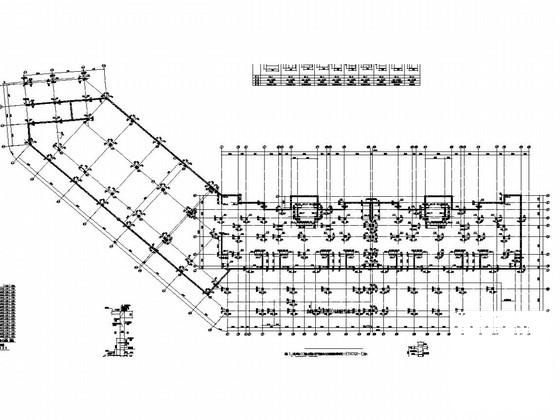

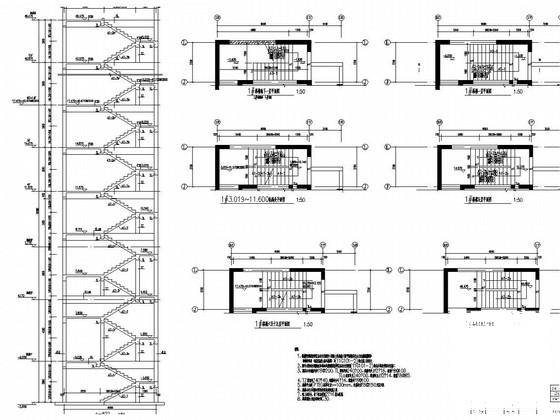

该资料包含： 结构设计说明 ，基础结构平面图，地下室梁板图，梁平法施工图，板平法施工图，楼梯图， 节点图 ，柱布置图，墙身配筋图，楼梯配筋图。
出图时间:9月。
