34层现浇剪力墙结构住宅楼结构施工图纸平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑,超高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.5kN/平方米
  • 参考图纸:30张
  • 设计年代:近代
该附件为 34层现浇剪力墙结构住宅楼 结构施工图
项目概要:该项目为住宅楼,现浇剪力墙结构,基础采用钻孔灌注桩基础。地上34层,地下为一层地下室。建筑物总高度98.90米,长宽详建筑总图,该项目室内%%p0.000相当于绝对标高C01、C02、C03为23.30m,C05、C06、C09为23.60m。嵌固端为地下室顶板,平面位置详见建施的总平面图。
主要包括:结构设计总说明、地下室 结构设计说明 、钻孔灌注桩设计说明 、桩定位平面、承台平面及详图、地下室底板结构平面、地下室基础梁平面 、各层结构平面 各层梁配筋平面、 墙柱定位平面、剪力墙柱表、屋面结构平面、机房及构架结构平面、机房屋面结构平面、机房及构架梁、机房屋面梁配筋平面、 楼梯详图、混凝土 结构施工图 平面整体表示方法制图规则和构造详图、多层和高层混凝土房屋结构抗震构造、混凝土 结构施工图 平面整体表示方法制图规则和构造详图等
CAD格式,约30张,另附建筑图纸。

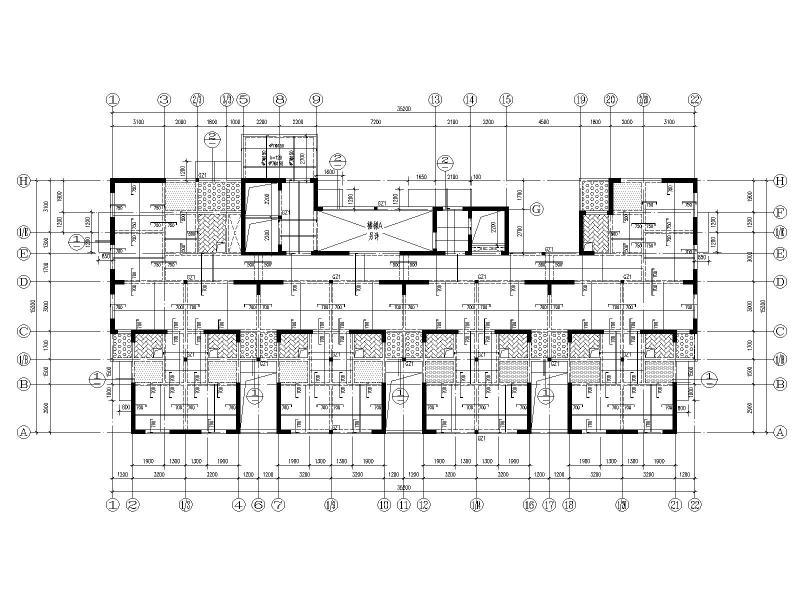

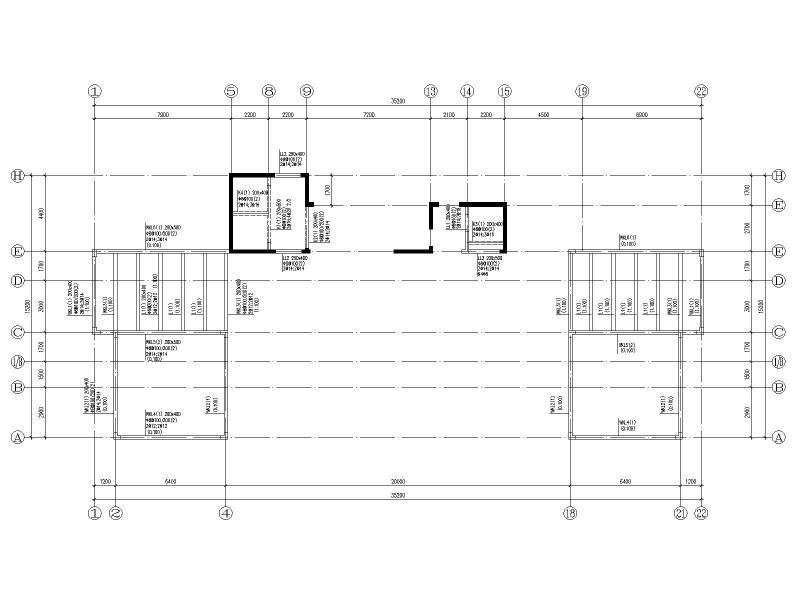

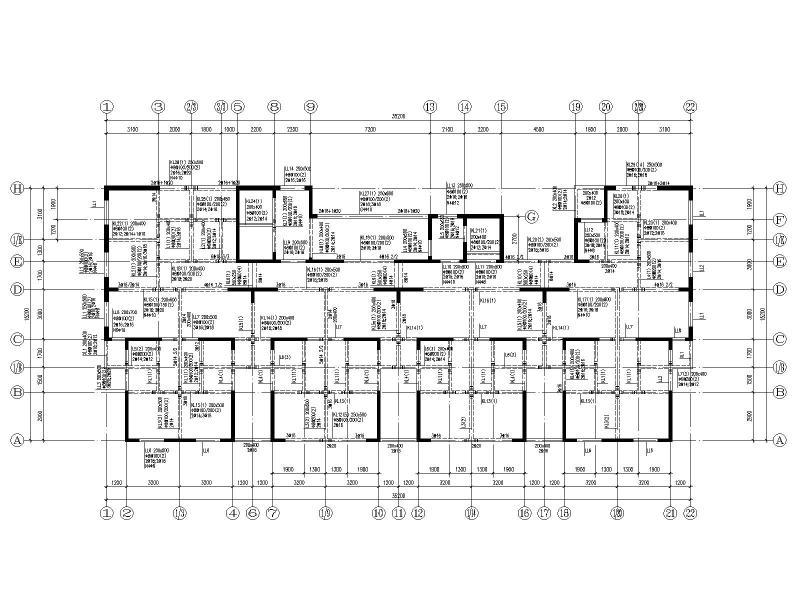

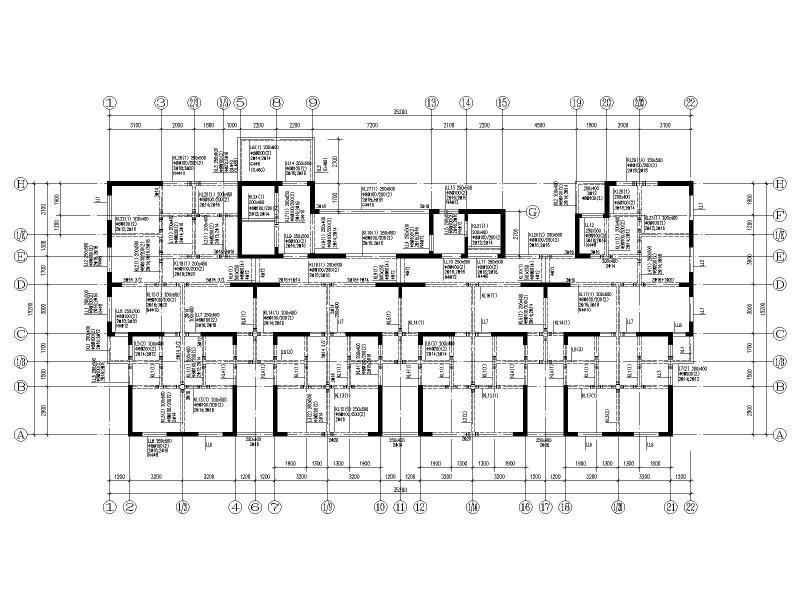

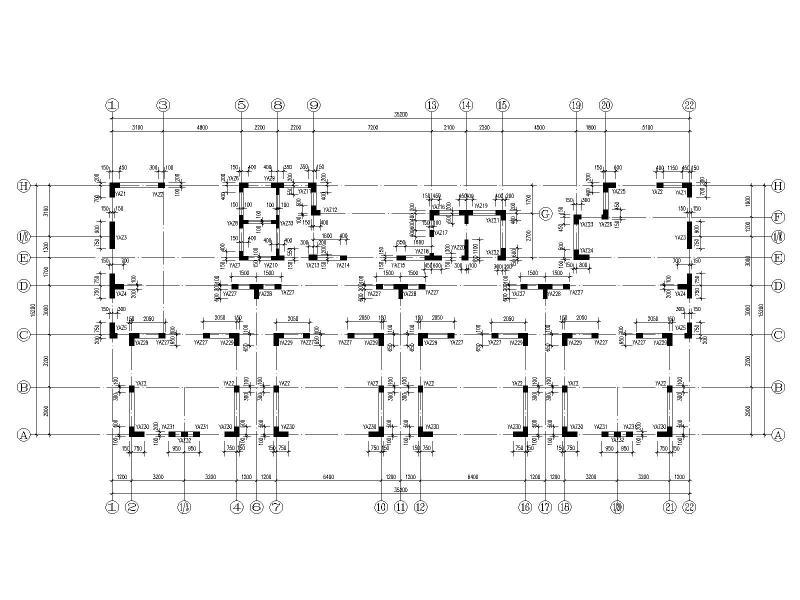

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
