23层剪力墙住宅楼结构CAD施工图纸（筏形基础,桩基础）(现浇钢筋混凝土)

附件详情

该项目为全现浇钢筋混凝土剪力墙结构，地下一层，与地下车库相连：地上二十三层。在21和22轴之间设置抗震缝一道，缝宽170mm。屋面标高为66.700m，室内外高差-1.000m，总长度为59.370m，总宽度为19.550m。基础方案：该项目采用CFG桩复合地基上的筏板基础，持力层为第3层粉土。
该资料包含：

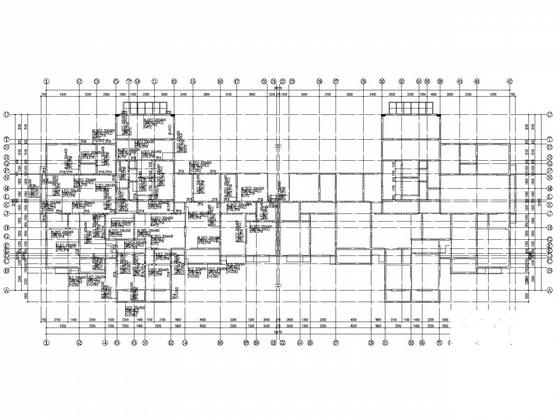

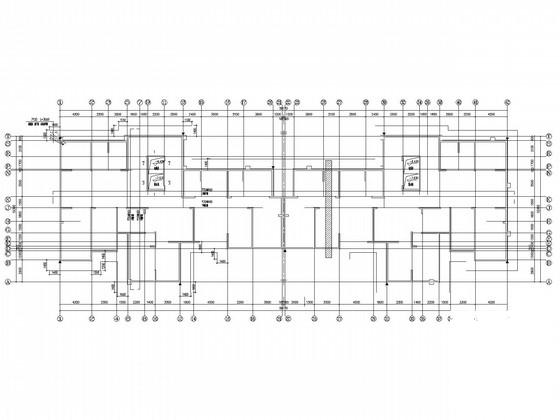

结构设计总说明、桩位平面图、基础平面图、基础详图、剪力墙平面图、剪力墙柱表、板结构平面图、梁平法施工图、 楼梯详图 共26张图纸。
