18层钢筋混凝土剪力墙结构住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:18层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:26张
  • 图纸年代:近代

附件详情

该项目主楼18层为现浇钢筋混凝土剪力墙结构,地下一层,位于常州市新北区。抗震设防烈度为7度、设计基本地震加速度为0.10g,筏板配筋模式为双层双向通长钢筋 内侧附加钢筋。
该资料包含:结构设计总说明,基础 平面布置图 ,地下室剪力墙及柱平法施工图,剪力墙及柱平法施工图,结构平面图,梁平法施工图,楼梯结构图等共计26张图。
出图时间:2012年12月。

一层剪力墙及柱平法施工图

标准层结构平面图

节点详图

楼梯图

十六、十七、十八层梁平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

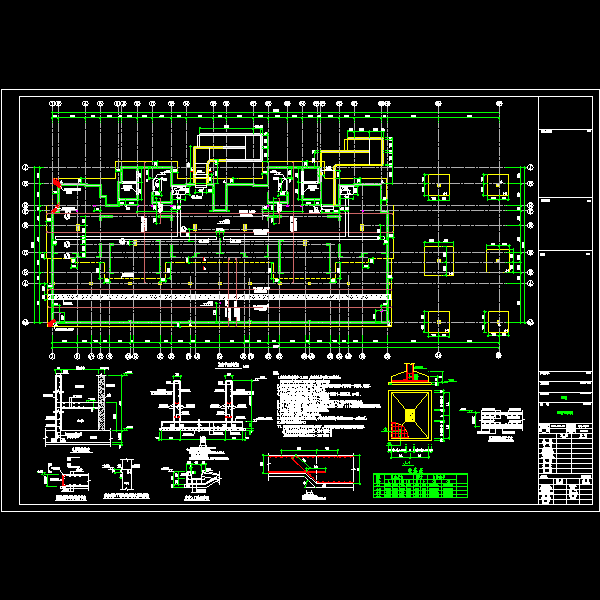

  • 20#基础.dwg
    20#基础.dwg

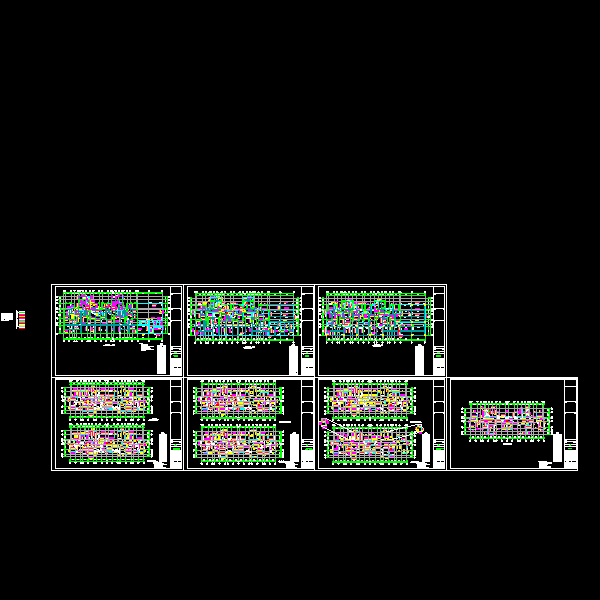

  • 20#梁.dwg
    20#梁.dwg

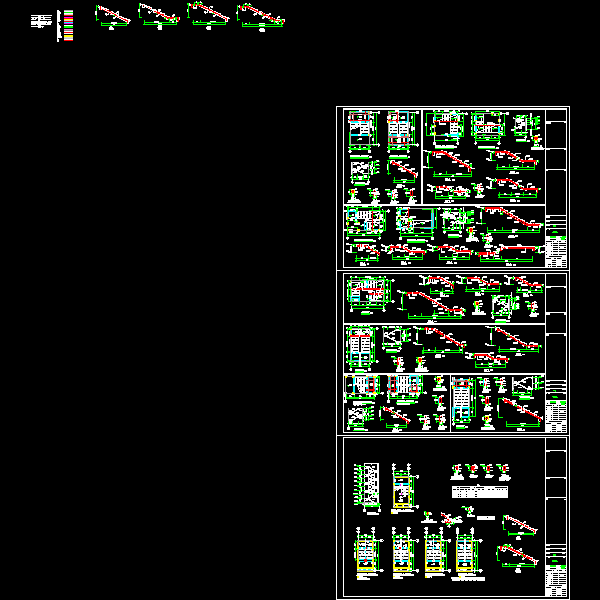

  • 20楼梯.dwg
    20楼梯.dwg

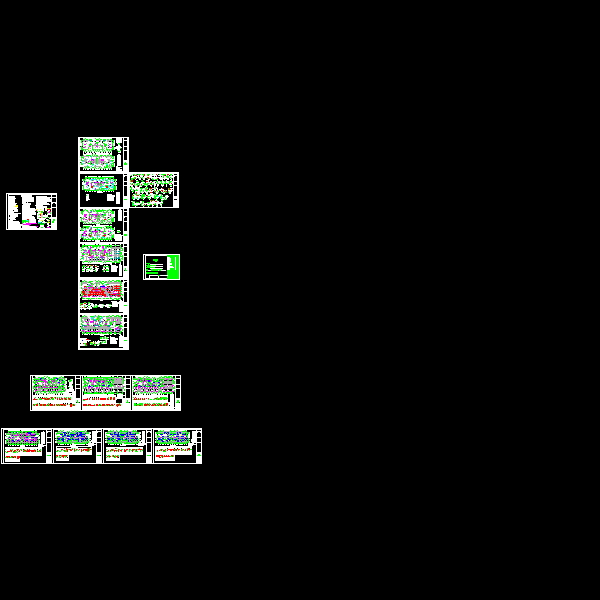

  • 20结平柱及设计说明.dwg
    20结平柱及设计说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
