单层独立基础全钢框架结构综合楼结构CAD施工图纸(现浇钢筋混凝土)
- 建筑类别：办公
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该项目为综合楼，总建筑面积 1620.95平方米,地上一层，建筑总高度：9.6m（檐口）。结构体系：全钢框架结构，压型钢板与混凝土组合楼板及屋面板；基础采用现浇钢筋混凝土独立基础。8度设防。
该资料包含：结构设计总说明，基础

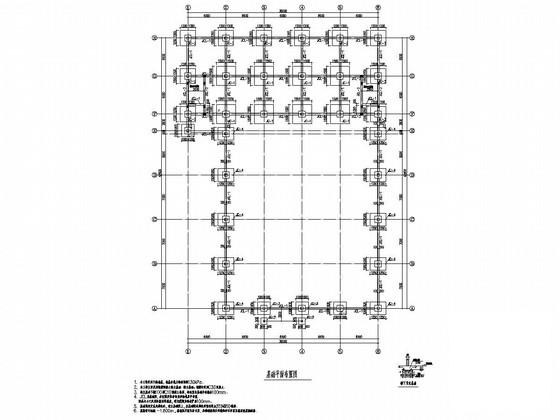

平面布置图
，各层梁、柱，板布置图，构造详图，剖面详图，楼梯图等共计10张图。

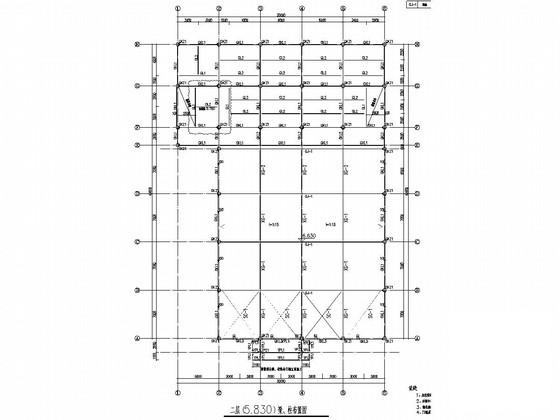

二层（5.830）梁、柱布置图

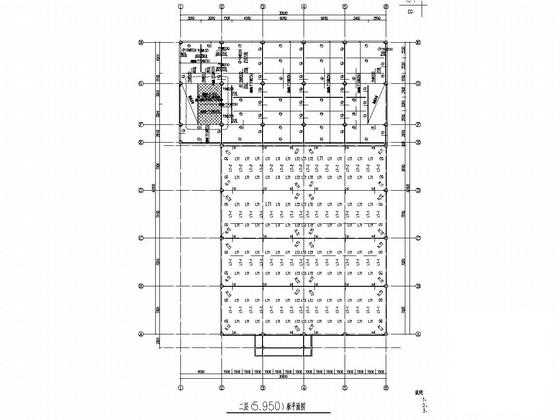

二层（5.950）板平面图

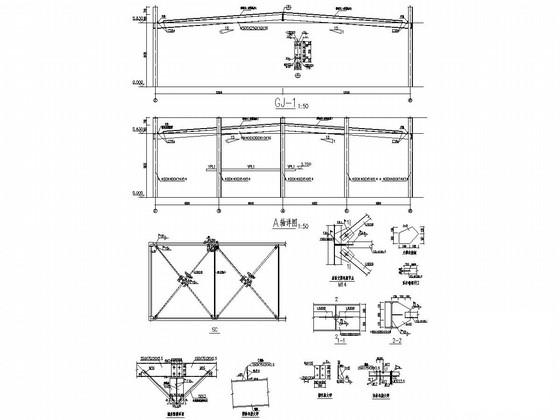

钢架详图
