地上2层钢框架综合楼结构CAD施工图纸（独立基础）
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：5年
- 建筑设计结构形式：钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 雪压：0.10kN/平方米
- 参考图纸：13张
附件详情
结构设计总说明、钢
结构设计说明
、基础平面布置图、短柱平面布置图、钢柱及锚栓
平面布置图
、梁平法施工图、屋顶梁平法施工图、组合楼板配筋图、屋顶组合楼板配筋图、节点大样、楼梯图共13张图纸。

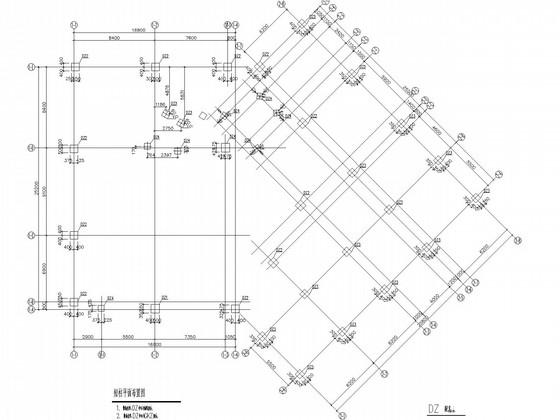

短柱平面布置图
梁平法施工图

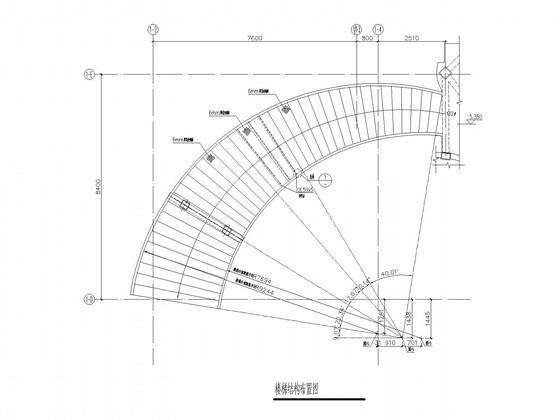

楼梯结构布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-23
- 评论次数：0
- 浏览次数：0
- 文件大小：2.35 MB
- 收藏次数：0
-
文件名称：
附件-995878985699779695885.zip
