地上3层框架别墅结构图（独立基础，9页施工图纸）
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.30kN/平方米
- 地下室功能：设备用房
- 参考图纸：9张
- 设计年代：近代
附件详情
该项目是湖南某三层框架结构别墅项目，地上三层，地下一层，包括：结构设计总说明，基础
平面布置图
，基础梁配筋图，基础详图，柱配筋图，梁板配筋图，楼梯平面图，
楼梯详图
等共计9张图。
3月。

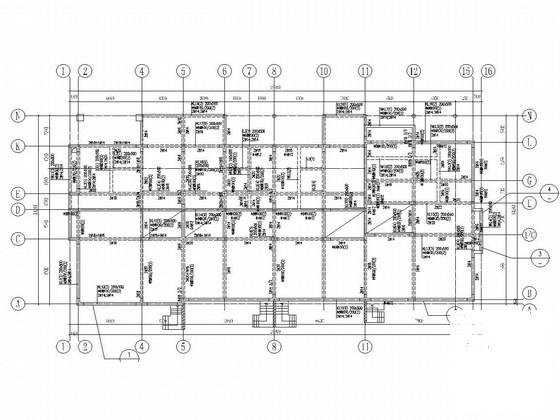

一层梁配筋图

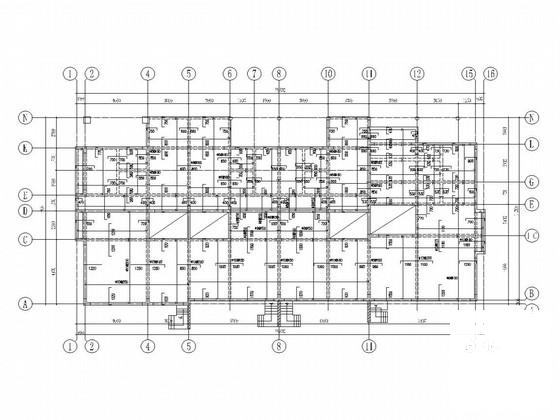

一层板配筋图
基础详图

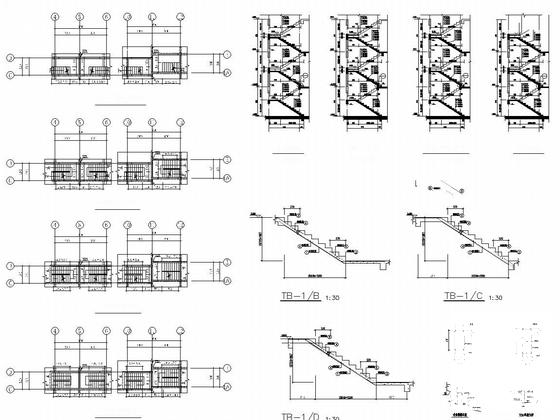

楼梯详图

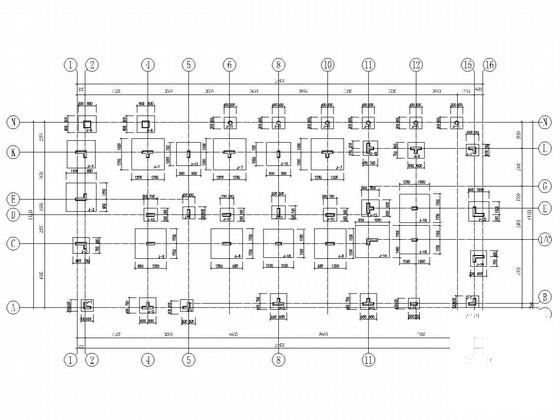

基础顶~7.270标高柱施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：1.16 MB
- 收藏次数：0
-
文件名称：
附件-995876687089599787656.rar
