地上3层框架宾馆会议楼结构CAD施工图纸（独立基础）
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为政府宾馆会议楼，该工程为地上三层，结构高度为17.250m,采用钢筋混凝土框架结构.基础采用钢筋混凝土柱下独立基础.结构耐火等级为一级.
该资料包含：
结构设计总说明、 基础平面图、基础详图、柱平法施工图、梁平法施工图、板标高结构平面图、
楼梯详图
共18张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

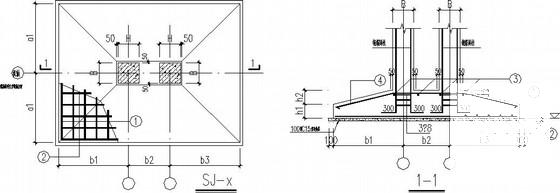

第 1 张图 -

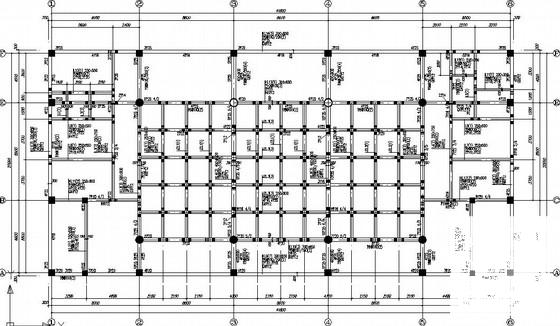

第 2 张图 -

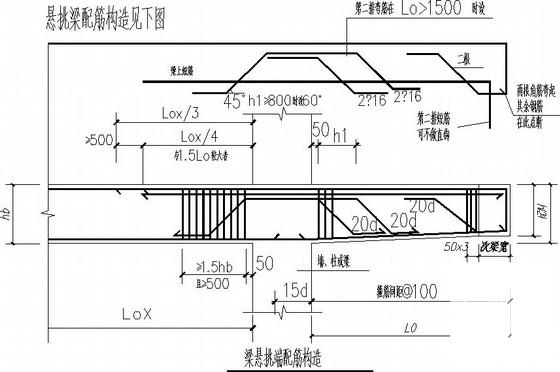

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-23
- 评论次数：0
- 浏览次数：0
- 文件大小：0.67 MB
- 收藏次数：0
-
文件名称：
附件-995876805656778778579.zip
