7层独立基础框架综合楼结构CAD施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 参考图纸：11张
附件详情
基础平面布置图、基础详图、地梁配筋详图、柱
平面布置图
、梁平法施工图、板平法施工图、屋顶女儿墙配筋图、楼板温度加强筋示意图、楼梯节点共11张图纸。

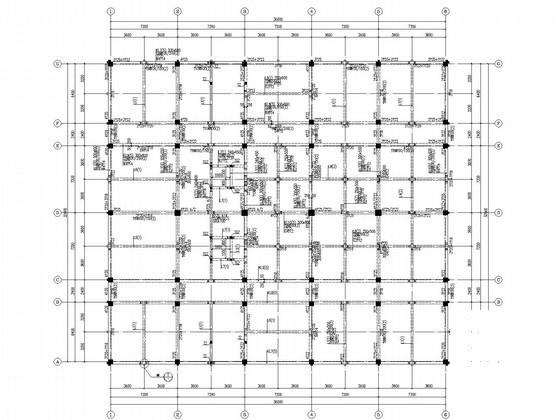

梁平法施工图

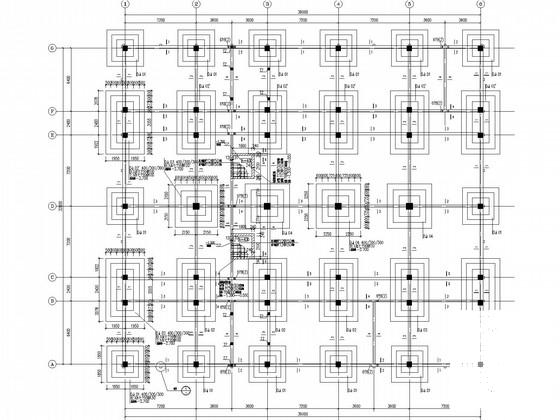

基础平面布置图

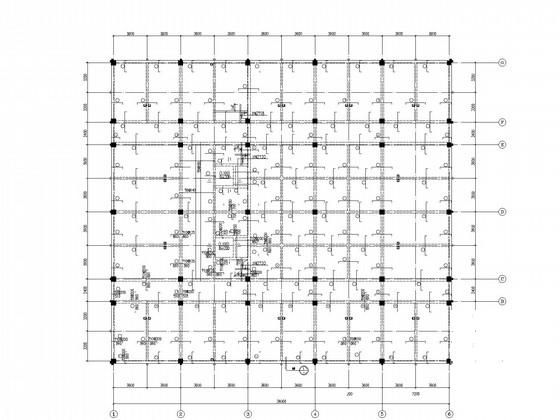

板平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.05 MB
- 收藏次数：0
-
文件名称：
附件-995876667770985595785.zip
