4层独立基础框架办公楼结构CAD施工图纸(平法制图纸)
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 参考图纸：15张
附件详情
结构设计总说明
基础布置图
柱定位图
基础大样
柱表
梁平法施工图
板配筋图
屋面梁平法施工图
屋面板配筋图
楼梯间顶梁平法施工图及板配筋图
楼梯配筋图
共15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

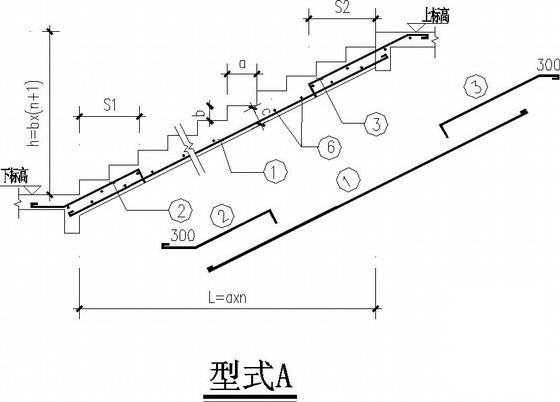

第 1 张图 -

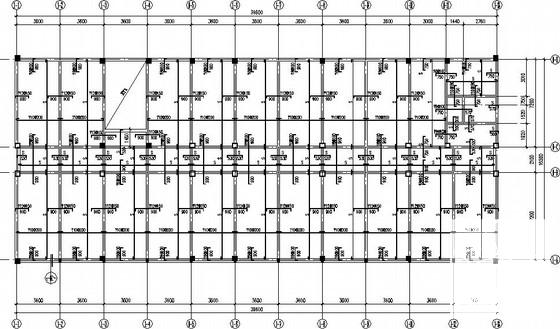

第 2 张图 -

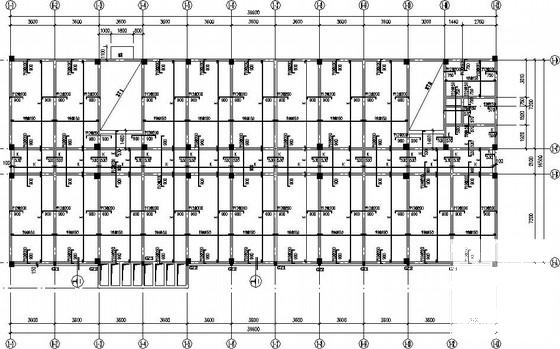

第 3 张图 -

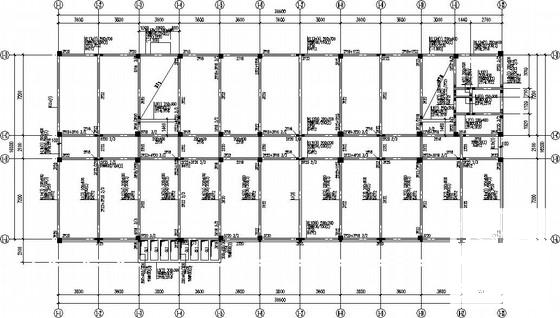

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-17
- 评论次数：0
- 浏览次数：0
- 文件大小：0.9 MB
- 收藏次数：0
-
文件名称：
附件-995876780078800787098.zip
