11层桩基础框架结构住宅楼结构CAD施工图纸（6度抗震）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：7m
- 抗震设防烈度：6度抗震
- 风压：0.65kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
该项目为11层框架结构住宅，楼梯间采用剪力墙结构。采用桩基础，以第4层强风化花岗岩为桩端持力层.桩端极限端阻力标准值Qpk=3700KPa,六度抗震设防。包括：结构设计总说明，桩基平面图，地梁平面图，桩详图，框架柱

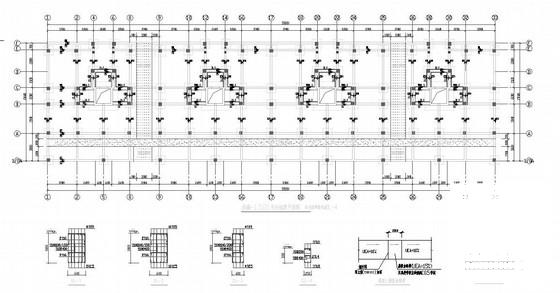

平面布置图
，剪力墙布置图，各层梁板配筋图，楼梯图等共计22张图纸。

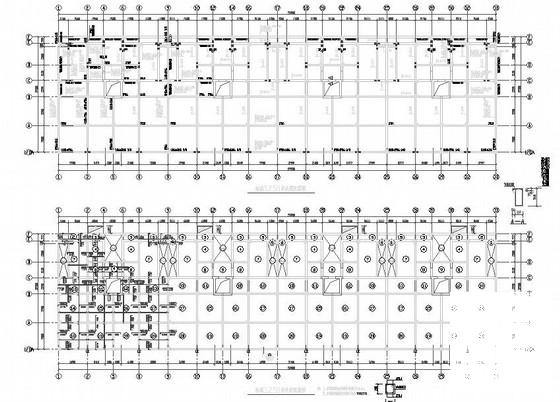

基础平面布置图

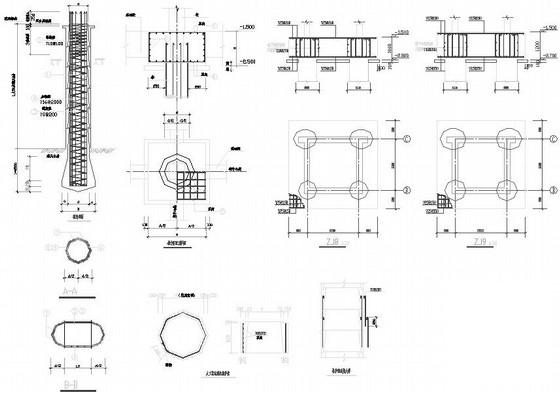

桩详图

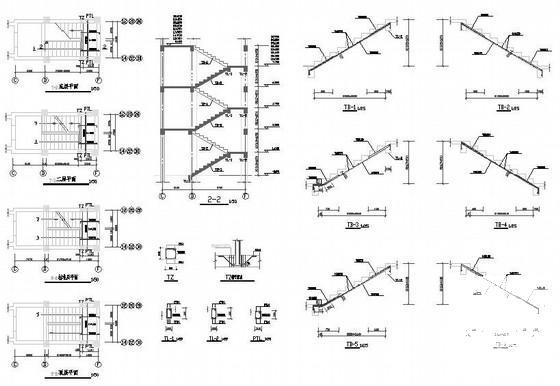

楼梯图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
