4层框架结构实验楼结构CAD施工图纸（7度抗震）(基础采用桩基础)
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.20kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：30张
- 设计年代：近代
附件详情
该项目是上海某大学附属中学实验楼项目，地上四层，框架结构，抗震设防烈度为7度，基础采用桩基础，基础设计等级为乙级。

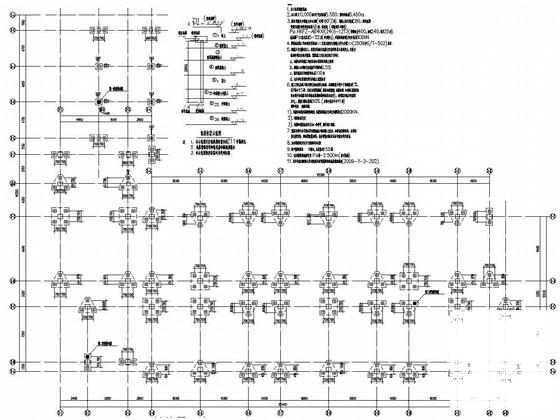

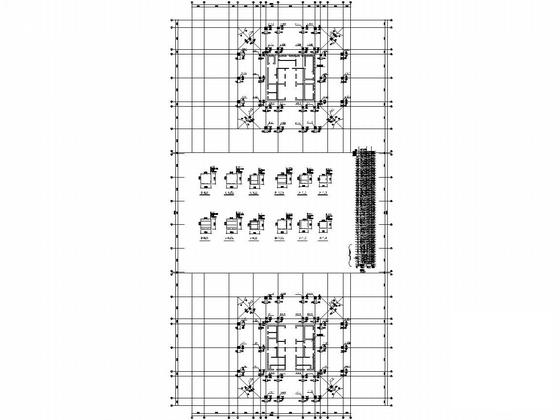

包括：结构设计设计总说明，基础图，梁配筋图，板配筋图，节点图，楼梯图等共计30多张图。
板配筋图
梁配筋图
墙详图
节点图
墙柱布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-14
- 评论次数：0
- 浏览次数：0
- 文件大小：4.51 MB
- 收藏次数：0
-
文件名称：
附件-995876577579098757980.rar
