公寓毕业设计方案（建筑、结构CAD图纸）(基础采用桩基础)

附件详情

某公寓毕业设计（含计算书，建筑、结构图）
该资料为广州大学学士学位论文

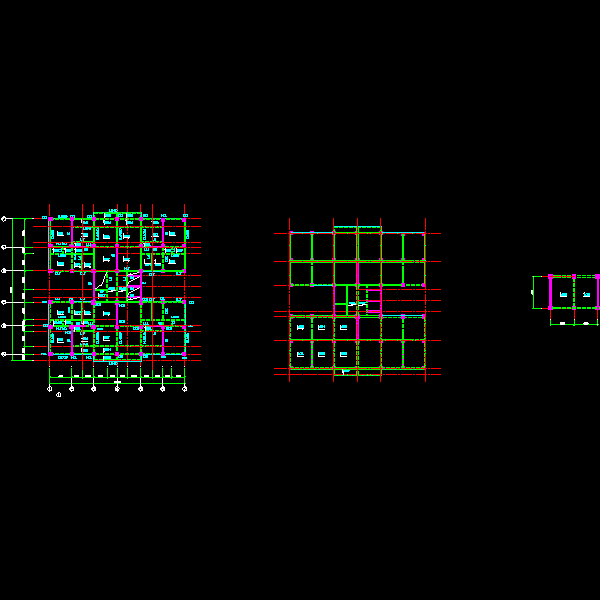

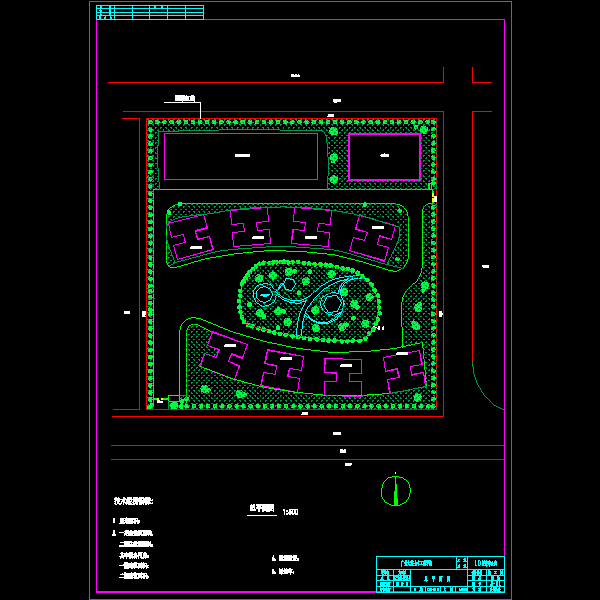

该资料为12层现浇框架—剪力墙结构高层公寓，总建筑面积约5850 ,主体结构高度约31.2m。地处7度抗震设防区域，场地土类为2类。结构设计是该资料的重点。该资料的计算内容主要有：建筑设计方面（包括剪力墙、楼梯、电梯井等的布置），按照有关规范，进行平面组合设计、交通组织和放火疏散设计、柱网布局和平面图表达及尺寸标注；结构设计方面：先根据轴压比确定柱和剪力墙的截面尺寸及梁跨度估算梁板截面，计算出各构件的几何特征值和结构体系刚度特征值；其是按其分配框架与剪力墙所受的水平荷载作用，计算建筑物的自重质量。用分层法算出建筑物在竖向荷载作用下产生的内力。思路是计算结构横方向的总抗侧刚度，计算结构基本自振周期，计算水平风荷载和地震作用下的框架—剪力墙内力和位移（其中用底部剪力法计算地震作用，本建筑物的质量和刚度沿高度分布比较均匀、高度为31.2m<40m、以剪切变形为主。所以适用于底部剪力法计算地震作用）。计算剪力墙在竖向、水平荷载下产生的内力。进行内力值调幅后计算内力组合，以最不利内力进行框架梁、柱的配筋计算。计算楼板配筋，按塑性方法对楼板进行配筋。楼梯配筋。基础采用桩基础，对基础进行承载力验算，构造配筋。与电算结果SATWE进行比较等。
