4层框架师范大学附属中学信息楼结构CAD施工图纸（建筑图纸）(基础采用桩基础)
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.20kN/平方米
- 雪压：0.55kN/平方米
- 参考图纸：30张
- 设计年代：近代
附件详情
该项目是师范大学信息楼项目，地上四层框架结构，抗震设防烈度为7度，基础采用桩基础，基础设计等级为乙级，地上楼房主要用作办公室和教室。
包括：
结构设计说明

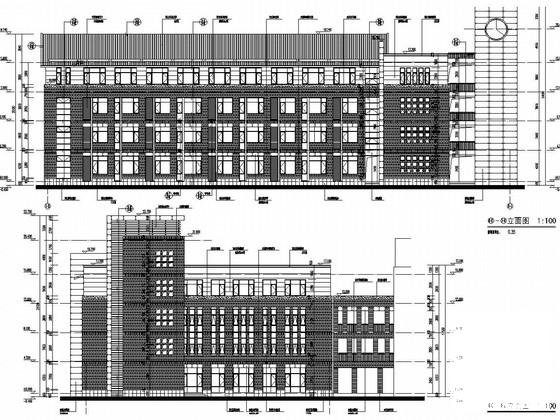

，基础布置图，框架柱平面图，梁配筋图，板配筋图，承台布置图，平面图、立面图，墙身大样图等共计30多张图。
10月。

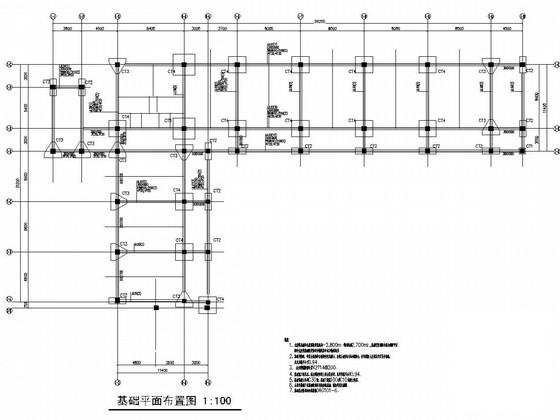

基础图

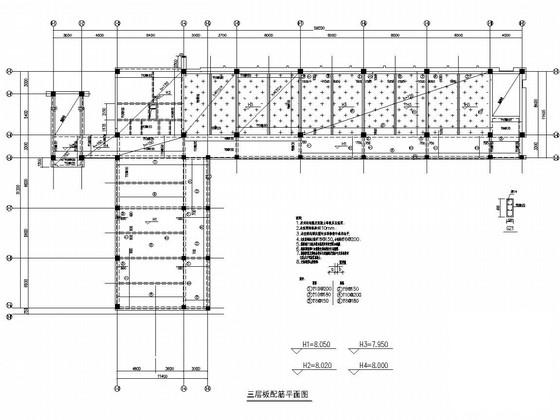

板配筋图

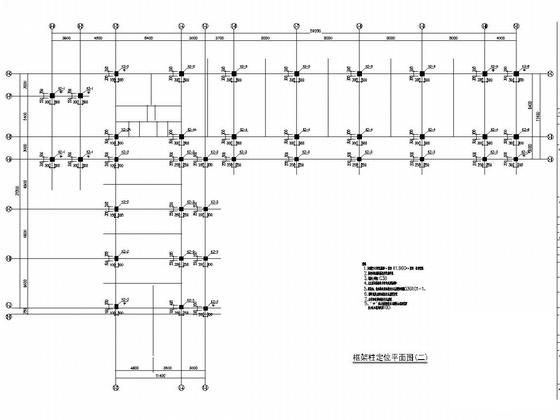

框架柱平面图

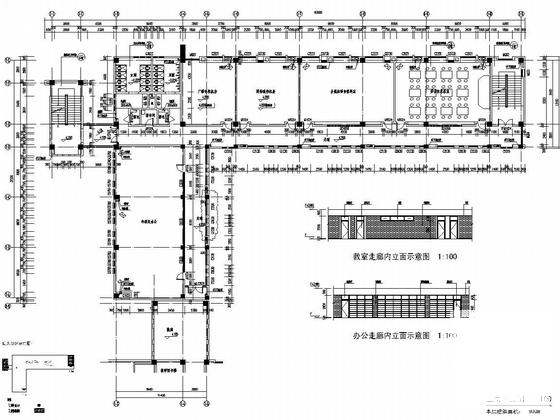

三层平面图
梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
