两层框架结构附属中学食堂结构CAD施工图纸（桩基础）
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该项目是上海某两层框架结构中学食堂项目，抗震设防烈度为7度，独立承台桩基出，基础设计等级为乙级，包括：结构设计施工总说明，承台结构详图，桩位平面布置图，基础结构平面布置图，柱平面布置图，结构
平面布置图
，室外大台阶结构详图，混凝土外墙结构详图等共计11张图。
12月。

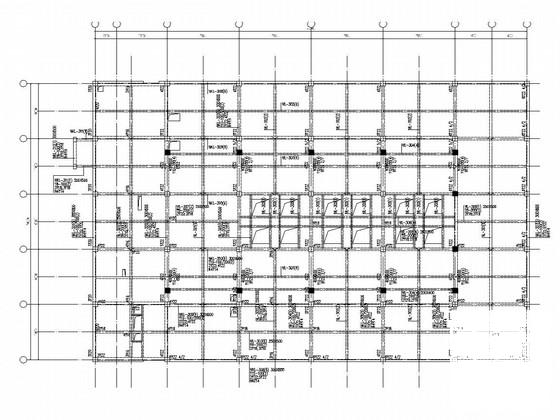

二层梁配筋图
平屋面梁配筋图

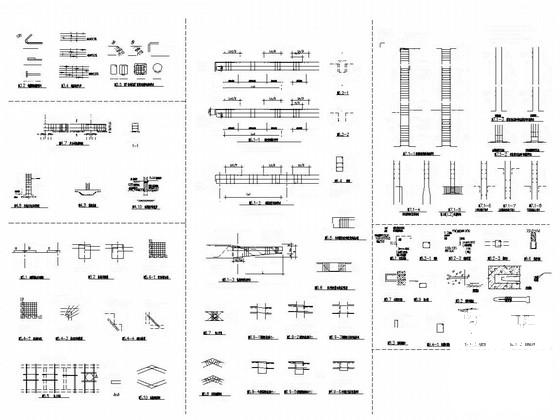

构造详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -

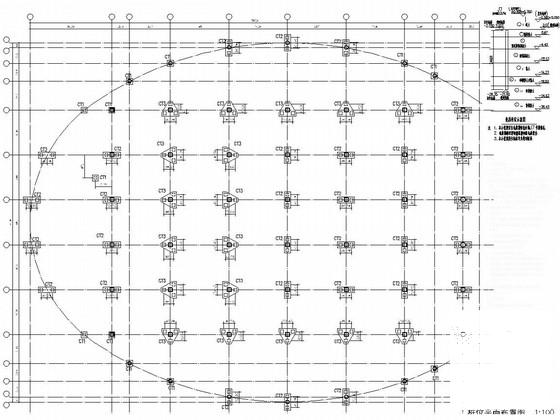

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-11
- 评论次数：0
- 浏览次数：0
- 文件大小：2.79 MB
- 收藏次数：0
-
文件名称：
附件-995876655588907675708.rar
